KRJD-02单片机开发综合实验装置（电脑学校自备）
本装置由控制屏、实验桌组成，通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验，配备有仿真器。实验模块丰富，实验功能强大。
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。
一、本实验台包含的实验模块
1．单脉冲发生电路（复位电路）
2．8位逻辑电平输出
3．单路和多路（8位）发光二极管电路
4．扬声器驱动电路
5．拨码盘输入电路
6．继电器驱动电路
7．74LS245读入数据电路
8．74LS273读出数据电路
9．PWM转换电压电路
10．串行转换并行电路
11．并行转换串行电路
12．查询式键盘
13．阵列式键盘
14．5LED静态显示（串行）电路
15．6LED动态显示（扫描）电路
16．8155与单片机接口电路
17．8255与单片机接口电路
18．8253与单片机接口电路
19．DAC0832与单片机接口电路
20．ADC0809与单片机接口电路
21．MC14433与单片机接口电路
22．单片机的RS-232C总线接口
23．单片机的Centronics(最小应用系统)总线接口
24．93C46串行EEPROM与单片机接口电路
25．EEPROM的外部程序存储器扩展电路
26．SRAM的外部数据存储器扩展电路
27．汽车转弯信号灯实验电路
28．五相步进电机演示实验电路
29．温度传感器电路
30．温度过程控制实验电路
31．简易数字频率计实验电路
32．低频信号发生器
33．指针式直流电压表
34．数字式直流电压表
35．通用编程器(EPROM、89C51烧录器)
36．MP-A16-8微型针式打印机
37．仿真器
38．两组±5V、±12V直流稳压电源
39．字符型液晶显示屏控制电路
40．16位逻辑电平显示电路
41．LED16*8点阵电路
42．8279键盘显示接口电路
43．V/F转换接口电路
44．F/V转换接口电路
45．Flash ROM外部存储器扩展电路
46．看门狗实验电路
47．五功能逻辑笔实验电路
48．十字路口交通灯控制电路
49．直流电机驱动调速电路（实物）
50．步进电机驱动电路（实物）
51．IC卡及接口电路
52．实时时钟/日历控制电路
53．语音芯片控制电路
54．8251接口电路
55．I2C总线接口电路
56．RS232转RS485电路
57．USB接口电路
58．单片机与CPLD实验电路
二、实验项目
(一) 软件实验
1．存储器块清零 2．二进制到BCD码转换
3．二进制到ASCII码转换 4．程序跳转表
5．内存块移动 6．数据排序
(二) 硬件基础实验
7．P1口输入、输出实验 8．继电器控制实验
9．用74LS245读入数据 10．用74LS273输出数据
11．串行数转换并行数 12．并行数转换串行数
13．PWM转换电压实验 14．音频控制实验
15．8255输入、输出实验 16．8155输入、输出实验
17．5LED静态串行显示实验 18．6LED动态扫描显示实验
19．查询式键盘实验 20．阵列式键盘实验
21．计数器实验 22．定时器实验
23．8253定时器实验 24．外部中断实验
25．串行口通讯实验 26．ADC0809模数转换实验
27．DAC0832数模转换实验 28．MC14433模数转换实验
29．EEPROM外部程序存储器实验 30．SRAM外部数据存储器扩展实验
31．93C46串行EEPROM数据读写 32．电子时钟实验
33．电子琴模拟实验 34．打印机控制实验
35．汽车转弯信号灯控制实验 36．温度传感器模拟实验
37．温度过程控制模拟实验 38．步进电机模拟实验
39．计算器实验 40．数字频率计实验
41．V/F转换实验 42．F/V转换实验
43．LED点阵显示实验 44．字符液晶显示屏控制实验
45．8279键盘扫描显示实验 46．看门狗实验
47．8251串行口扩展通讯实验 48．I2C总线读写实验
99．RS232转RS485实验 50．USB接口实验
51．十字路口交通灯控制实验 52．五功能逻辑笔实验实验
53．直流电机驱动调速实验（实物） 54．步进电机驱动实验（实物）
55．IC卡读写实验 56．实时时钟/日历控制实验
57．语音芯片控制实验 58．单片机与CPLD综合实验
三、实验桌：
为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
KRJD-5510
KRJD-5500单片机开发技术实验台
KRJD-5510单片机应用技术实验箱

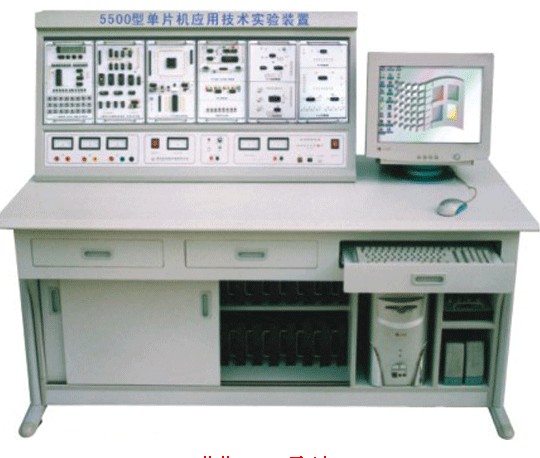

KRJD-5500单片机开发技术实验台
本装置采用国外最先进的单片机仿真技术，将实验单元及接口分割的更加细细致，操作起来直观、方便
主要配置及功能
1、 配送详细的资料及实验指导书；
2、随机配送可支持多种语言的全屏汇编、仿真软件，具有友好的计算机操作界面，可进行纯软件仿真；
3、单片机外借仿真RAM 64KB；
4、单片机微处理器采用8031/80C196（可转换）；
5、单片机时钟频率为6~12MHZ；
6、具有8255、8279、0809、0832、8250等实验电路；
7、单片机可运用计算机或键盘进行程序输入；
8、串行接口二个；
9、8031、80C196仿真插座各一个；
10、六位LED数字显示；
11、配有小直流电机、步进电机、继电器、音响等驱动电路；
12、配有8位逻辑电平输入开关、12位发光二极管电平显示电路；
13、配有EPROM写入装置，可对2764、2864、27C128、27C256等EPROM芯片进行编程；
14、具有脱机小键盘操作功能；
15、配有0~30V连续可调电源，带过流保护；
16、配有单次/连续脉冲信号源；
单片机应用实验项目
一>、MCS51实验项目：
1、P1口实验一
2、P1口实验二
3、简单I/O口扩展实验一（交通灯控制实验）
4、简单I/O口扩展实验二（开关量输入）
5、外部中断实验
6、定时器实验
7、8255A可编程并行接口实验一
8、8255A可编程并行接口实验二
9、8255A可编程并行接口实验三
10、数码显示实验
11、8279键盘、显示接口实验（LED显示实验）
12、8279键盘、显示接口实验二（键盘实验）
13、8279键盘、显示接口实验三（键盘、显示实验）
14、串行口实验一（串并转换实验）
15、串行口实验二（与数据终端通讯）
16、串行口实验三（与PC机通讯实验）
17、D/A转换实验一（产生锯齿波、三角波、正弦波）
18、D/A转换实验二（小直流电机转速控制） 19、A/D转换实验
20、电子音响实验
21、计算机钢琴实验
22、继电器控制实验
23、步进电机控制实验
24、微型打印机实验
<二>、MCS196实验项目：
1、定时器1实验（定时中断）
2、定时器T1和T2同时产生中断实验
3、80C196外中断实验
4、80C196程序方法中断实验
5、HSI应用实验（测脉冲信号周期）
6、利用HSI测量单脉冲宽度
7、利用HSO产生单脉冲、连续脉冲
8、软件定时器
9、利用HSO驱动步进电机
10、利用HSO生成占空比可变的PWM信号
11、A/D转换实验
12、PWM实验（小直流电调速）
13、利用PWM产生锯齿波、三角波、正弦波
14、用DAC0832输出锯齿波、三角波、正弦波 15、串行口方式0实验（串并转换）
16、串行口方式1实验（与数据终端通讯）
17、简单I/O口扩展实验（交通灯控制）
18、数码显示实验
19、8255A可编程并行接口实验一
20、8255A可编程并行接口实验二
21、8279可编程键盘显示控制器实验一（数码显示实验）
22、8279可编程键盘显示控制器实验二（键盘、显示实验）
23、电子音响实验
24、计算机钢琴实验
25、继电器实验
26、步进电机实验
27、微型打印机实验
单片机实验辅助配置：
为了配合单片机实验，不要仿真器就可以在微机上画出实际的应用系统电路，从而在微机上就可以验证实验程序或学生开发的程序，TXPR嵌入式系统仿真与开发平台就可满足这一要求。TXPR平台可以实现数字电路、模拟电路及微处器系统与外设的混合电路系统的电路仿真、软件仿真、系统协同仿真和PCB设计等全部功能。TXPR平台配有详细的使用说明书和大量的范例，是单片机专业教师和学生难得的开发宝典。
由于TXPR软件包逼真、真实的协同仿真功能，因此很多大学把它作为嵌入式系统的课程教学、实验和水平考试平台。
主要技术参数
1、输入电源：AC220V±5% 50HZ；
2、工作电流：≤2A
3、环境温度：-5℃-40℃
4、外型尺寸：1600X700X1300（mm）

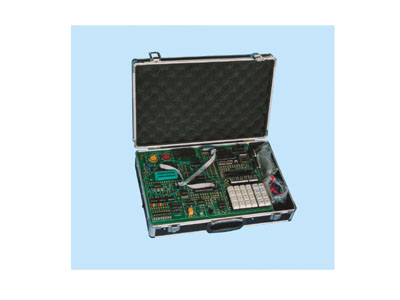

KRJD-5510单片机应用技术实验箱
该实验箱主要功能、实验项目与“KRJD-5500型单片机应用技术实验台”基本相同。
主要技术参数
1、输入电源：AC220V±5% 50HZ；
2、工作电流：≤1A
3、环境温度：-5℃-40℃
4、外型尺寸：410X310X110（mm）
一>、MCS51实验项目：
1、P1口实验一
2、P1口实验二
3、简单I/O口扩展实验一（交通灯控制实验）
4、简单I/O口扩展实验二（开关量输入）
5、外部中断实验
6、定时器实验
7、8255A可编程并行接口实验一
8、8255A可编程并行接口实验二
9、8255A可编程并行接口实验三
10、数码显示实验
11、8279键盘、显示接口实验（LED显示实验）
12、8279键盘、显示接口实验二（键盘实验）
13、8279键盘、显示接口实验三（键盘、显示实验）
14、串行口实验一（串并转换实验）
15、串行口实验二（与数据终端通讯）
16、串行口实验三（与PC机通讯实验）
17、D/A转换实验一（产生锯齿波、三角波、正弦波）
18、D/A转换实验二（小直流电机转速控制）
19、A/D转换实验
20、电子音响实验
21、计算机钢琴实验
22、继电器控制实验
23、步进电机控制实验
24、微型打印机实验
二>、MCS196实验项目：
1、定时器1实验（定时中断）
2、定时器T1和T2同时产生中断实验
3、80C196外中断实验
4、80C196程序方法中断实验
5、HSI应用实验（测脉冲信号周期）
6、利用HSI测量单脉冲宽度
7、利用HSO产生单脉冲、连续脉冲
8、软件定时器
9、利用HSO驱动步进电机
10、利用HSO生成占空比可变的PWM信号
11、A/D转换实验
12、PWM实验（小直流电调速）
13、利用PWM产生锯齿波、三角波、正弦波
14、用DAC0832输出锯齿波、三角波、正弦波
15、串行口方式0实验（串并转换）
16、串行口方式1实验（与数据终端通讯）
17、简单I/O口扩展实验（交通灯控制）
18、数码显示实验
19、8255A可编程并行接口实验一
20、8255A可编程并行接口实验二
21、8279可编程键盘显示控制器实验一（数码显示实验）
22、8279可编程键盘显示控制器实验二（键盘、显示实验）
23、电子音响实验
24、计算机钢琴实验
25、继电器实验
26、步进电机实验
27、微型打印机实验
