KRJ3光电传感器系统实验台
光电传感器实验仪主要有三部分组成：主控台、传感器、实验模块、数据采集卡及处理软件、实验桌等六部分组成。
主控台部分有
提供高稳定的±15V、+5V、±2V～±10V可调三种直流稳压电源，交流3V电源；主控台面板上装有数显电压、频率、转速、压力、照度、电流表；0～20kpa可调气压源；转速调节，整形电路；高精度温度控制仪表；照度调节输出；电源故障报警指示，RS232计算机串行接口；浮球流量计;
传感器及实验模块配置：
(1)cds光敏电阻(T／S)。
(2)Si光敏二极管(T／S)。
(3)Si光敏三极管(T／S)。
(4)Si光电池(T／S)。
(5)热释电远红外传感器(T／S)。
(6)光电耦合器件(T／S)。
(7)反射式光电开关(T)o
(8)主动式光电开关(T)o
(9)丫型多模光纤传感器探头(T)。
(1 0)OFD光纤位移传感器(T／S)。
(11)PSD光电位置传感器(T／S)。
(12)GS光栅位移演示器((T)。
(13)CCD图像传感器(T／S)。
(14)CM红外夜视测量仪(T／S)。
(15)光纤压力传感器(T／S)。
(16)光纤温度传感器(T／S)。
(17)光电调制／解调实验模块(T／S)
(18)光功率实验模块(T／S)
(19)半导体激光器
(20)红外监视报警实验模块(T／S)
(21)光电特性/应用实验模块(T／S)
T---传感器。S---实验模块。
1---1 0项为基本配置。
11---20项为可选扩展配置。
(2)Si光敏二极管(T／S)。
(3)Si光敏三极管(T／S)。
(4)Si光电池(T／S)。
(5)热释电远红外传感器(T／S)。
(6)光电耦合器件(T／S)。
(7)反射式光电开关(T)o
(8)主动式光电开关(T)o
(9)丫型多模光纤传感器探头(T)。
(1 0)OFD光纤位移传感器(T／S)。
(11)PSD光电位置传感器(T／S)。
(12)GS光栅位移演示器((T)。
(13)CCD图像传感器(T／S)。
(14)CM红外夜视测量仪(T／S)。
(15)光纤压力传感器(T／S)。
(16)光纤温度传感器(T／S)。
(17)光电调制／解调实验模块(T／S)
(18)光功率实验模块(T／S)
(19)半导体激光器
(20)红外监视报警实验模块(T／S)
(21)光电特性/应用实验模块(T／S)
T---传感器。S---实验模块。
1---1 0项为基本配置。
11---20项为可选扩展配置。
数据采集卡采用12位A/D转换、采样速度100000点/秒，采样速度可以选择，既可单步采样亦能连续采样。标准RS-232接口，处理软件具有良好的计算机显示界面，可以进行实验项目的选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等功能。
二、 主要技术参数、性能
①光敏电阻： 暗阻：≥2MΩ 亮阻：≤1KΩ
响应时间：40ms(上升)，下降(100ms)
功耗：30mw(max)
峰值波长；0.56±0.03um
光谱响应范围；0.4~0．7um
②光敏二极管
光谱范围：0.4—1.1um
峰值波长：0．85um
响应时间：10-9(S)
暗电流：<0．1uA
③光敏三极管
光谱范围：0.4-1.1um
响应时间<10-5S
峰值波长：0．85
④硅光电池
开路电压：≥200mV
短路电流：1-4mA
有效面积：2.5X5mm2
光谱范围：0.4-1.1um
峰值波长：0.8-0.9um
响应时间：10-3—10-6S
⑤热释电红外传感器
灵敏度：300V／W(500K、10Hz、1Hz)
响应波长：1-15um
视角；70
供电：5-15VDC
⑥PSD位置传感器
尺寸；10mm×1线阵元件
激光光源：≤1W
测量系统：0-15mm千分表
输出：0±5V
⑦CCD图像传惑器
彩色面阵CCD
PC：USB接口(配处理软件)
⑧光电耦合器件
BVCEO=30V、VCE(sat)=0.3V、If=10mA
⑨光纤位移传感器
注：①因器件的生产商不同，技术参数可能有一定误差。
②实验中的电路参数选择和实验步骤仅供参考
光纤类型；多模
探头光路分布：半圆
形状：Y型
⑩光电断续器
类型：红外， TTL电平
测量距离：5mm
*⑾光栅位移传感器
类型：莫尔条纹位移，工业级 量程：0—100mm
处理器：计数／分频／显示 分辩率：0．001um
注：有“*”的为选做实验
KRJ2光电传感器系统实验台
<一>产品特点：
●模块化结构、软硬件结合，可以根据需要选择不同的模块，随着光电子学科的发展，模块可以不断增加。一个模块对应一个传感器，便与进行实验，获得最佳的实验效果。
●数据采集与处理软件具有优异的动静态实时功能和良好的显示界面。
●主控箱上除有常用的直流电源外，还具备多种显示表头，特别是光功率、光照度的显示。
●学生的实验中还配有对仪器结构进行拆装和组合的内容。如：摄相机或数码相机的拆装和组合实验，培养学生对新型光电子仪器的认识程度与兴趣。
<二>传感器与光敏元器件：
1、光敏电阻传感器
硫化镉光敏电阻，外径尺寸Φ5.0mm，额定功率20mw。 暗流≥0.1MΩ
2、红外发光二极管：外径尺寸Φ5mm，峰值波长8600-9000A°，最高工作电压10V。
3、红外光敏二极管：峰值波长8600-9000A°，工作电压≤10V，暗电流≤0.2μA
4、红外光敏三极管：峰值波长8600-9000A°，工作电压≤10V，暗电流≤0.3μA
5、热释电红外插头：探测距离1-5米。
6、PSD光电位置传感器：采用复合型光敏二极管，
激光点光源，量程±2mm。分辨率0.01mm
7、半导体激光器：波长635mm 功率1-3mw
8、硅光电池：峰值波长0.8-0.95μm，开路电压450-600mv。
9、光号纤维：多模：传输可见光 单模：传输红外光
10、光电转速传感器：2400转/分， 可调
11、光纤位移传感器：Y型光纤束， 量程1mm 线性度±5%
12、光纤温度传感器：量程常温—+150°C。
13、光纤压力传感器：测压范围4-20KP
14、光纤开关：工作电压10-30VDC 功耗≤0.75W 输出电流≤300mA
KRJ2光电传感器系统实验台
<一>产品特点：
●模块化结构、软硬件结合，可以根据需要选择不同的模块，随着光电子学科的发展，模块可以不断增加。一个模块对应一个传感器，便与进行实验，获得最佳的实验效果。
●数据采集与处理软件具有优异的动静态实时功能和良好的显示界面。
●主控箱上除有常用的直流电源外，还具备多种显示表头，特别是光功率、光照度的显示。
●学生的实验中还配有对仪器结构进行拆装和组合的内容。如：摄相机或数码相机的拆装和组合实验，培养学生对新型光电子仪器的认识程度与兴趣。
<二>传感器与光敏元器件：
1、光敏电阻传感器
硫化镉光敏电阻，外径尺寸Φ5.0mm，额定功率20mw。 暗流≥0.1MΩ
2、红外发光二极管：外径尺寸Φ5mm，峰值波长8600-9000A°，最高工作电压10V。
3、红外光敏二极管：峰值波长8600-9000A°，工作电压≤10V，暗电流≤0.2μA
4、红外光敏三极管：峰值波长8600-9000A°，工作电压≤10V，暗电流≤0.3μA
5、热释电红外插头：探测距离1-5米。
6、PSD光电位置传感器：采用复合型光敏二极管，
激光点光源，量程±2mm。分辨率0.01mm
7、半导体激光器：波长635mm 功率1-3mw
8、硅光电池：峰值波长0.8-0.95μm，开路电压450-600mv。
9、光号纤维：多模：传输可见光 单模：传输红外光
10、光电转速传感器：2400转/分， 可调
11、光纤位移传感器：Y型光纤束， 量程1mm 线性度±5%
12、光纤温度传感器：量程常温—+150°C。
13、光纤压力传感器：测压范围4-20KP
14、光纤开关：工作电压10-30VDC 功耗≤0.75W 输出电流≤300mA
<三>传感器实验模板：
1、光敏元器件实验模板。
2、热释电红外传感实验模板。
3、PSD位置传感器实验模板。
4、激光器实验模板。
5、光学基础实验模板
6、光源及光调制解调实验模板
7、光纤位移传感器实验模板
8、光纤温度传感器实验模板
9、光纤压力传感器实验模板
10、光电信号探测研究实验模板
11、数据采集与处理实验模板

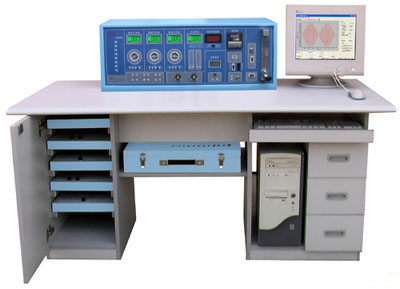

实验桌其尺寸为1600×800×780mm，可安放主控箱、实验模板、计算机、传感器箱及工具等。
