大众CAN数据传输网络系统示教板;车门控制系统实

  • 型号:
  • 价格:

大众CAN数据传输网络系统示教板
大众CAN数据传输网络系统示教板
一.产品组成: 中央控制电脑、左前门控制电脑、右前门控制电脑、左后门控制电脑、右后门控制电脑、各门锁开关、门控灯、照明开关、发动机电脑、变速箱电脑、ABS电脑、仪表、点火钥匙全套、线路图、控制面板、可移动台架、使用说明书。
二.产品功能:
1.充分展示大众汽车数据传输网络系统的组成结构和电路元件通过数据传输执行工作。
2.具有诊断连接功能,可通过汽车故障电脑诊断仪对整个动力系统和舒适系统的CAN数据传输网络及终端控制单元进行检测。
3.通过组合仪表的网关控制连接,可把动力系统数据网络和舒适系统数据网络连接,组成完整的全车CAN网络系统。
4.彩色喷绘原理图面板,安装有专用检测端子,可在面板上测量电路系统的各种参数。
5.无需蓄电池,用DC12V电源,减少充电的麻烦,电源有防短路功能。
6.智能设置故障功能,可连接PC机使用设置故障,也可连机使用
尺寸: 面板:2400mm×1200mm×200mm(长×宽×厚)
支架:2200mm×700mm×685mm(长×宽×高)
车门控制系统实训台
车门控制系统实训台

一.产品组成: 前后车门总成、各种传感器、控制电脑、DC12V电源、线路图、故障设置和排除盒 、可移动台架、使用说明书。
二.产品功能:
1.适用于各级别的培训、考核。
2.采用高档轿车驾驶位侧的前后车门组成,配合电路原理图面板,充分展示凌志车门控制系统组成结构,如前后车门总成、电动窗控制系统、电动后视镜系统、中控门锁系统、防盗系统等。通过连接外部电源,可演示各系统等工作过程。
3.可演示功能:电动后视镜的结构和工作原理,防盗系统的组成及工作原理,中控锁的结构组成及工作原理,防盗系统与中控锁的联系,门窗控制系统的组成及工作原理。
4.可直接在面板上读取电脑管脚及电路元件电信号。
5.可模拟实际运行工况设置多种常见故障,设置智能设置故障,
6.设置智能设置故障,可连接计算机PC机使用,也可连机使用
7.无需蓄电池,用DC12V电源,减少充电的麻烦,电源有防短路功能。
尺寸: 面板:2400mm×1200mm×200mm(长×宽×厚)
支架:2200mm×700mm×685mm(长×宽×高)

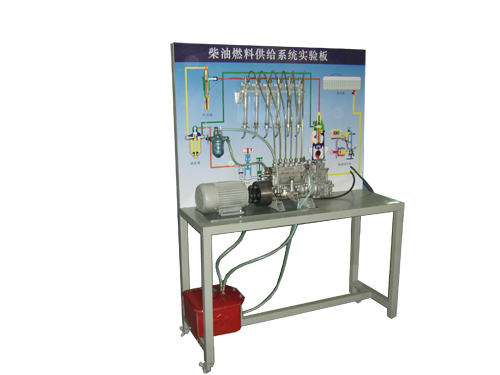

柴油燃料供给系统实验台
柴油燃料供给系统实验台
产品组成:本产品采用柴油汽车的供给系组成,主要包括油泵总成,调速器总成,输油泵总成,油箱,喷油器,高压管,回油管和滤清器
产品功能:
1.充分展示柴油机供给系的原理及构造.
2.面板绘制彩色系统原理图,对每个总成解剖绘制能清楚的看到内部构造.
3.三相电机模拟发动机动力源,能实行实物喷油.
4.可移动万向台架,台架经过高温喷漆处理,牢固耐用.
安全气囊系统实训台
安全气囊系统实训台
组成: 安全气囊电脑、碰撞传感器、压缩空气罐、左右安全气囊、DC12V电源。
产品功能:
1.充分展示安全气囊系统的组成结构。
2.真实模拟汽车碰撞时安全气囊的工作过程。碰撞后可重新恢复,再次演示。
3.具有自诊断功能,可通过仪器与诊断座相连,读出相应的故障码。
4.彩色喷绘原理图面板,安装有专用的检测端子,可在面板上测量电路系统的信号参数。
5.有专门的故障设置区及排除区,故障设置采用集成电路板。 6.无需蓄电池,用DC12V电源,减少充电的麻烦,电源有防短路功能.

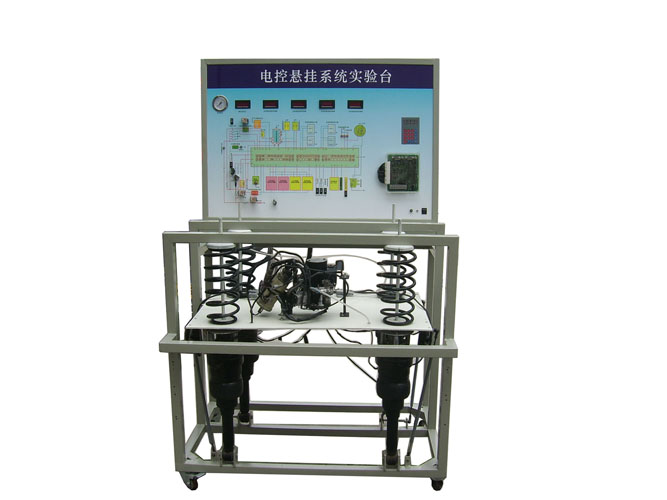

电控悬挂系统实验台
电控悬挂系统实验台

   本实验台选用凌志400电控气动悬架系统单元,原车原装电脑ECU、高度控制传感器、执行器、减 震器;指针式仪表检测工作气压变化;数字仪表显示各高度传感器工作电压变化;模拟路面情况、载荷变化情况、行驶状况进行电脑自动调整;完整的彩色原理电路图,一一对应电脑检测端子便于检测;可手动读取故障码;设有OBDⅡ检测连接座,可用连接故障读取器使用,设有智能设置故障,可连接台式电脑使用,也可连机使用.可移动万向轮台架方便移动.

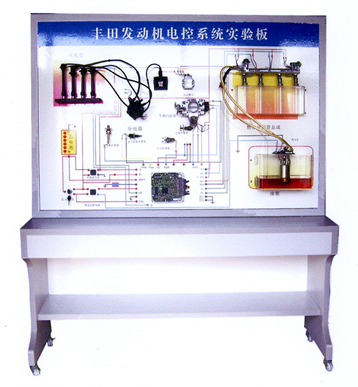

丰田发动机电控系统统示教板

一、概述:本产品是用于大专院校、职业学校、汽车修理专业学校教学之用,通过本产品的演示,可清楚的了解汽车的结构与功能,便于学员较快的掌握汽车的构造原理,提高学员对汽车的认识,实属汽车学校教学教具中最理想的教具

二、结构和特点及性能

本产品选用汽车实物展示丰田汽车3S发动机电控系统的组成结构,模拟发动机运转,示教板可产生火花塞点火、油泵工作、喷油嘴喷油,指针油压表显示燃油压力,各传感器设有数字电压表,等执行元件制作,演示发动机电控系统的工作过程;面板上绘有完整的电控设置有检测端子,可通过仪器仪表检测传感器,执行器等各种信号参数如,电压,电阻,频率等。设置模拟实际故障,故障设置盒装有设置开关,各开关设有灯光显示,灯光亮时说明此开关所执行的继电器断路,表示此路线断开。利用开关设置故障以后,学员可用专用仪器仪表通过故障判断排除故障练习,检查出设置故障点的位置和内容。

丰田发动机电控系统统示教板
通过设置在示教板面板上的钥匙、开关可实现三种功能:
(一)、正常使用功能:学员可以在面板上操作,能够实现和原车部件一致的功能;也可以通过面板上的引脚孔测试出电压、电流、阻值等各种信号参数;

(二)、外部接线功能:外部接线开关处在灯光亮位置位,学员可以通过设置在面板上的引脚孔,参照电路图,实现把各个部件连接起来,达到正常工作的效果;

  (三)、设置故障、排除故障功能:在正常使用功能的前提下,可通过故障设置盒内智能开关设置断开,灯光不亮为通路,实现电路断路尺寸:

三、产品规格

台架1600×450×800(长×宽×高mm)

面板1600×1100×200(长×宽×高mm)

捷达手动空调电路实验板
捷达手动空调电路实验板

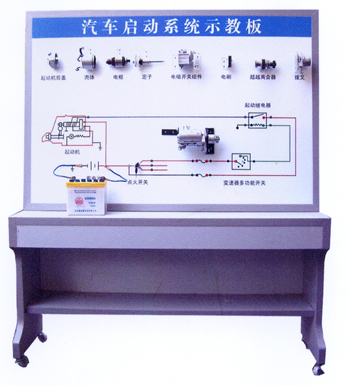

汽车启动系统示教板
 汽车启动系统示教板

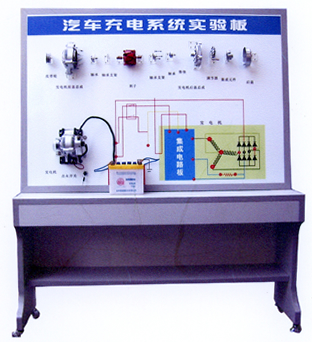

汽车充电系统实验板
汽车充电系统实验板

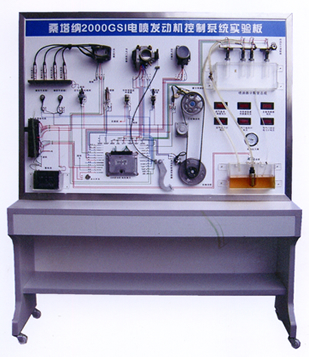

电控燃油喷射系统传感器、执行器实验台
电控燃油喷射系统传感器、执行器实验台

愽世Motronic382电喷系统,车型为桑塔娜2000型时代超人,装备有原车ECU、点火系统、喷射系统、带防盗电脑的原车点火开关,OBD 电脑诊断座等。并有电控系统电路图,,进气歧管真空表,燃油压力表,配备有微型真空泵,可产生模拟真空,来演示燃油压力调节器的动作性能。

本产品选用批车实物展示发动机电控系统的组成结构,模拟发动机运转,示教板可产生火花塞点火、油泵工作、喷油嘴喷油,指针油压表显示燃油压力,各传感器设有数字电压表,等执行元件制作,演示发动机电控系统的工作过程;面板上绘有完整的电控系统电路原理图;可利用检测仪器实时检测工况,测量出电压阻值、电流、频率等信号参数;电池,设有电脑管脚一一对应的检测端子,可检测动静态信号;5)有专门的智慧能故障设置区,能设置多种常见故障,可连接电脑。

通过设置在示教板面板上的钥匙、开关可实现三种功能:

(一)、正常使用功能:学员可以在面板上操作,能够实现和原车部件一致的功能;也可以通过面板上的引脚孔测试出电压、电流、阻值等各种信号参数;

  (二)、外部接线功能:外部接线开关处在灯光亮位置位,学员可以通过设置在面板上的引脚孔,参照电路图,实现把各个部件连接起来,达到正常工作的效果;

  (三)、设置故障、排除故障功能:在正常使用功能的前提下,可通过故障设置盒内智能开关设置断开,灯光不亮为通路,实现电路断路故障设置功能

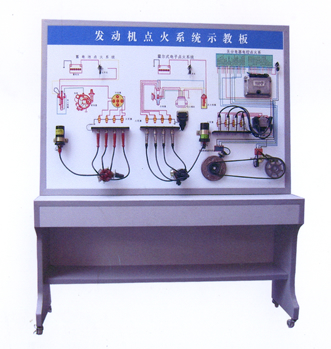

发动机点火系统示教板
发动机点火系统示教板
汽车安全气囊实验台

汽车安全气囊实验台
