高频数模通用实验装置|高频数模通用实验箱

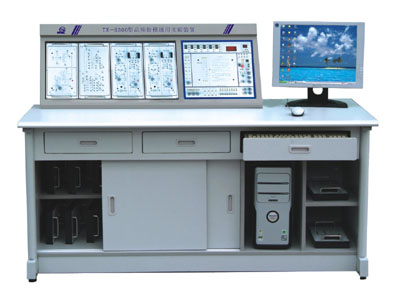

KRX-8300高频数模通用实验装置
KRX-8310高频数模通用实验箱
   高频数模通用实验装置采用主机加实验卡的结构模式，配置灵活,主机提供了相当充足的信号源，能满足复杂要求的各类实验,是一款不可多得的通用实验平台，整体结构采用挂箱组合式，便于设备升级，增加实验项目。

技术指标:
1、输入：AC 220V±10% 输出：±12V／0.2A;+5V／1.5A;-5V/0.1A;－8V／0. 1A;+5-27V/0.2A连续可调，各路均有过流保护，自动恢复功能。
　　2、±5V,±0.5V双路电压源
　　3、函数信号源： 输出波形：正弦波、方波、三角波 频率范围：2Hz～300KHz( 最高可提升至1MHZ以上)，分二档连续可调 ，输出幅值：方
波5V、 三角波0～8V (VP-P)， 正弦波 0～3V (VP-P)。
　　4、数字信号源:固定连续脉冲：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
　　5、占空比可调连续脉冲：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;占空比可调范围：10%-90%，占空比当前值有数码显示。
　　6、时序脉冲：T1-T4
　　7、手动单脉冲
　　8、数字式频率计：可测0-9.999MHZ,误差<1HZ，实时测量函数信号源或占空比可调连续脉冲。
　　9、八位逻辑电平开关,有电平指示
　　10、八位0-5V电平彩灯电路(在0-5V间电压变化时彩灯由绿转红连续变化)。
　　11、六位BCD码显示电路
　　12、电位器组(三只)
　　13、波形转换电路
　　14、实验模块全部做在插卡上，正面有线路图,反面由元器件和防护罩组成，实验项目根据需要可以灵活配置和增加设计。
主要技术指标:
1、输入电源：AC220±5%　50HZ；
　　2、额定电流：<1A
　　3、环境温度：-5℃-40℃
　　4、相对湿度：≤85％（25℃）
　　5、外型尺寸：1700X700X1200（mm）
一、数电实验项目:
1、晶体管开关特性、限幅器与钳位器
2、TTL集成逻辑门的逻辑功能与参数测试
3、CMOS集成逻辑门的逻辑功能与钳位器
4、集成逻辑电路的连接和驱动
5、组合逻辑电路的设计与测试
6、译码器及应用
7、数据选择器及其应用
8、触发器及应用
9、计数器及应用
10、移位寄存器及应用
11、脉冲分配器及其应用
12、使用门电路产生脉冲信号自激多谐振荡器
13、单稳态触发器与施密特触发器脉冲延时与波形整形电路
14、555时基电路及其应用
15、D/A、A/D转换器
16、多谐振荡器
17、555集成定时器
18、两位十进制计数器的组装和检测
19、智力竞赛抢答装置
20、电子秒表
21、用CC14433构成的3位半直流数字电压表
22、用CC7107构成的3位半直流数字电压表
23、数字频率计
24、拔河游戏机
25、随机存储器2114A及其应用

三、高频实验项目:
1.调谐放大器
　　　　①单调谐回路谐振放大器；
　　　　②双调谐回路谐振放大器
　　2.高频功率放大器（丙类）
　　3.LC电容反馈三点式振荡器
　　4.石英晶体振荡器
　　5.振幅调制器（利用乘法器）
　　6.调幅波信号的解调
　　7.变容二极管调频振荡器
　　8.相位鉴频器
　　9.集成电路（压控振荡器）构成的频率调制器
　　10.集成电路（锁相环）构成的频率解调器
　　11.利用二极管函数电路实现波形转换。
　　12.集成高频功率放大器的应用a:调频无线话筒；b：电视信号转发器；c：信号发生器。
　　13、RC集成振荡器；
　　14、混频电路
　　
KRX-8310型高频数模通用实验箱
 该实验箱的配置、实验项目和“KRX-8300型装置”相同

KRX-GP 型 高频模拟电路实验箱

      KRX-GP高频模拟学习机将所有高频电路和模拟电路实验模块、电源、信号源、电压源、电位器组等合并在一块线路板上,结构紧凑合理,使用方便,可完成高频电路和模拟电路课程中规定的各种实验。
 　 该学习机工艺精良美观,正面浅色烤漆,印有原理图及符号,反面为印制导线,并焊有相应元器件,连接部分采用镀金孔,设有测试点,直观可靠,维修方便。
一、技术性能
 　△电源:
 　　输入：AC 220V±l0%　　

输出：DC ±5V,-8V,±12V,最大输出电流均为200mA
 　△信号源：（函数发生器)　

输出波形：方波、三角波、正弦波

频率范围：分四档2HZ～20HZ、20HZ～200HZ、200HZ～2KHZ,2KHZ～20KHZ
 　　 幅 值：正弦波Vp－p：0～14V( l4V为峰、一峰值,且正负对称)
 　　　　　　方　波Vp－p：0～24V(24V为峰一峰值,且正负对称)
 　　　　　　三角波Vp－p：0～24V(24V为峰一峰值,且正负对称)

二、实验项目：

（一）可完成高频电路实验：

（二）可完成模拟电路实验：
