当前位置:主页 > 产品中心 > 高级电工电机电气电力实训实验 > 电学实验系列设备 >

电子学仿真综合实验装置|电子学综合实验装置

  • 型号:KRVZ-6100|6200
  • 价格:

KRVZ-6100电子学仿真综合实验装置

一、主要配置及功能:
●数电功能板:
      提供四路直流稳压电源(±5V/1A两路、0~18V/0.75A连续可调;输出四路BCD码基频、二分频、四分频、八分频,基频输出频率分1Hz、1KHz、20KHz三档粗调,每档附近可进行细调;正负两路单次脉冲源)、五功能逻辑笔、发光二极管、报警指示、十六位逻辑开关、十六位电平指示器、四组拔码盘、六位十六进制译码显示器、复位按钮、扬声器、音乐片及多种规格电位器等。
●模电功能板:
     提供四路直流稳压电源(±5V/1A两路、0~18V/0.75A连续可调电源两路,均带有短路软截止自动恢复保护功能)、直流信号源(-5V~+5V连续可调两路)、交流电源、信号源(正弦波、三角波、方波、频率为15Hz~90KHz连续可调)、立位数显频率计、直流数字电压表、直流数字毫安表、1mA/100内阻指针式直流毫安表、继电器、脉冲变压器、扬声器、蜂鸣器、振荡线圈、可控硅、12V 信号灯、功率电阻、桥堆、二极管、集成稳压块、电容、三极管、按钮及电位器等。实验连接点、测试点采用高可靠自锁紧防转座,设有高可靠圆脚集成块插座及镀银长紫铜管供插各种器件,接触性能可靠。
●  具体的固定线路实验模块有:
    1、晶体管共射极单管放大器;
    2、负反馈放大器;
    3、射极跟随器;
    4、RC正弦波振荡器;
    5、差动放大器;
    6、OTL功率放大器;
    7、单管与负反馈放大器组成二级放大器;
    8、单管、负反馈与射极跟随器组成三级放大器。
●  配有电子学仿真软件,可以仿真数电和模板所有实验
●主要技术参数:
1、输入电源:AC220V±5%  50HZ;
2、工作电流:<2A
3、环境温度:-5℃-40℃
4、相对湿度:≤85%(25℃)
5、PLC:FX2N-48MR
6、外型尺寸:1600X700X1300(mm)

二、数电实验项目:
1、晶体管开关特性、限幅器与钳位器
2、TTL集成逻辑门的逻辑功能与参数测试
3、CMOS集成逻辑门的逻辑功能与钳位器
4、集成逻辑电路的连接和驱动
5、组合逻辑电路的设计与测试
6、译码器及应用
7、数据选择器及其应用
8、触发器及应用
9、计数器及应用
10、移位寄存器及应用
11、脉冲分配器及其应用
12、使用门电路产生脉冲信号自激多谐振荡器
13、单稳态触发器与施密特触发器脉冲延时与波形整形电路
14、555时基电路及其应用
15、D/A、A/D转换器
16、多谐振荡器
17、555集成定时器
18、两位十进制计数器的组装和检测
19、智力竞赛抢答装置
20、电子秒表
21、用CC14433构成的3位半直流数字电压表
22、用CC7107构成的3位半直流数字电压表
23、数字频率计
24、拔河游戏机
25、随机存储器2114A及其应用
三、模电实验项目:
1、常用电子仪器的使用
2、晶体管共射极单管放大器
3、场效应管放大器
4、负反馈放大器
5、射极跟随器
6、差动放大器
7、集成运算放大器指标测试
8、集成运算放大器的基本应用Ⅰ模拟运算电路
9、集成运算放大器的基本应用Ⅱ信号处理(有源滤波器)
10、集成运算放大器的基本应用Ⅲ信号处理(电压比较器)
11、集成运算放大器的基本应用Ⅳ信号处理(波形发生器)
12、RC正弦波振荡器
13、LC正弦波振荡器
14、函数信号发生器的组装与调试
15、压控振荡器
16、低频功率放大器ⅠOTL功率放大器
17、低频功率放大器Ⅱ集成功率放大器
18、直流稳压电源Ⅰ串联型晶体管稳压电源
19、直流稳压电源Ⅱ集成稳压器
20、晶闸管可控整流电路
21、应用实验温度监测及控制电路
22、综合实验万用电表的设计与调试
23、示波器原理及使用
24、用万用电表对常用电子元器件检测
25、电阻器的标称值及精度色环标志法识别
26、放大器干扰、噪声抑制和自激振荡的消除
四、电子学仿真软件实验项目:
1、定压源和定流源激励下单管放大电路输入、输出电压和电流波形;
2、单管放大电路静态工作点位置与输入信号幅度对输出波形的影响;
3、单管放大电路负载电阻值大小对输出波形的影响;
4、单极放大器的高频特性;
5、多级放大器的频率特性;
6、基本差动放大电路分析;
7、具有电流镜偏置和电流镜负载差动放大电路的分析;
8、互补推挽功率输出级的分析;
9、推动级采用有源负载互补推挽输出级的分析;
10、准互补推挽电路的分析;
11、接有自举电路的互补输出电路的分析;
12、负反馈稳定放大倍数;
13、负反馈对放大器通频带的影响;
14、负反馈对放大器输入、输出阻抗的影响;
15、通用型运算放大器MA741的分析;
16、单电源供电运算放大器LM324的分析;
17、跨导运算放大器CF3080的分析;
18、程控型CMOS集成运算放大器CF14573的分析;
19、电流模型运算放大器的分析;
20、集成运算放大器比例运算电路的分析;
21、集成运算放大器加减运算电路的分析;
22、集成运算放大器微积分运算电路的分析;
23、单限电压比较器电路分析;
24、双限电压比较器电路分析;
25、LC正弦波振荡器;
26、石英晶体振荡器;
27、RC正弦波振荡器;
28、方波和三角波发生器;
29、脉冲和锯齿波发生器;
30、门电路构成的张驰振荡器;
31、阶梯波发生器;
32、555定时器构成张驰振荡器;
33、555定时器构成单稳态触发器;
34、555定时器构成双稳态触发器;
35、多级负反馈对宽带放大器分析;
36、数字钟电路设计;
37、低频功率放大器的设计;
38、数字频率计的设计;

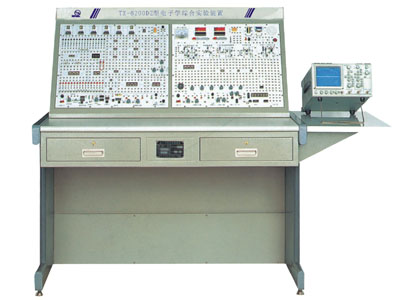

KRVZ-6200电子学综合实验装置

一、主要配置及功能:
●  数电功能板:
        提供四路直流稳压电源(±5V/1A两路、0~18V/0.75A连续可调;输出四路BCD码基频、二分频、四分频、八分频,基频输出频率分1Hz、1KHz、20KHz三档粗调,每档附近可进行细调;正负两路单次脉冲源)、五功能逻辑笔、发光二极管、报警指示、十六位逻辑开关、十六位电平指示器、四组拔码盘、六位十六进制译码显示器、复位按钮、扬声器、音乐片及多种规格电位器等。
●  模电功能板:
       提供四路直流稳压电源(±5V/1A两路、0~18V/0.75A连续可调电源两路,均带有短路软截止自动恢复保护功能)、直流信号源(-5V~+5V连续可调两路)、交流电源、信号源(正弦波、三角波、方波、频率为15Hz~90KHz连续可调)、立位数显频率计、直流数字电压表、直流数字毫安表、1mA/100内阻指针式直流毫安表、继电器、脉冲变压器、扬声器、蜂鸣器、振荡线圈、可控硅、12V 信号灯、功率电阻、桥堆、二极管、集成稳压块、电容、三极管、按钮及电位器等。实验连接点、测试点采用高可靠自锁紧防转座,设有高可靠圆脚集成块插座及镀银长紫铜管供插各种器件,接触性能可靠。
●  具体的固定线路实验模块有:
    1、晶体管共射极单管放大器;
    2、负反馈放大器;
    3、射极跟随器;
    4、RC正弦波振荡器;
    5、差动放大器;
    6、OTL功率放大器;
    7、单管与负反馈放大器组成二级放大器;
    8、单管、负反馈与射极跟随器组成三级放大器。
●主要技术参数:
1、输入电源:AC220V±5%  50HZ;
2、工作电流:<2A
3、环境温度:-5℃-40℃
4、相对湿度:≤85%(25℃)
5、外型尺寸:1200X600X1300(mm)
二、数电实验项目:
1、晶体管开关特性、限幅器与钳位器
2、TTL集成逻辑门的逻辑功能与参数测试
3、CMOS集成逻辑门的逻辑功能与钳位器
4、集成逻辑电路的连接和驱动
5、组合逻辑电路的设计与测试
6、译码器及应用
7、数据选择器及其应用
8、触发器及应用
9、计数器及应用
10、移位寄存器及应用
11、脉冲分配器及其应用
12、使用门电路产生脉冲信号自激多谐振荡器
13、单稳态触发器与施密特触发器脉冲延时与波形整形电路
14、555时基电路及其应用
15、D/A、A/D转换器
16、多谐振荡器
17、555集成定时器
18、两位十进制计数器的组装和检测
19、智力竞赛抢答装置
20、电子秒表
21、用CC14433构成的3位半直流数字电压表
22、用CC7107构成的3位半直流数字电压表
23、数字频率计
24、拔河游戏机
25、随机存储器2114A及其应用
三、模电实验项目:
1、常用电子仪器的使用
2、晶体管共射极单管放大器
3、场效应管放大器
4、负反馈放大器
5、射极跟随器
6、差动放大器
7、集成运算放大器指标测试
8、集成运算放大器的基本应用Ⅰ模拟运算电路
9、集成运算放大器的基本应用Ⅱ信号处理(有源滤波器)
10、集成运算放大器的基本应用Ⅲ信号处理(电压比较器)
11、集成运算放大器的基本应用Ⅳ信号处理(波形发生器)
12、RC正弦波振荡器
13、LC正弦波振荡器
14、函数信号发生器的组装与调试
15、压控振荡器
16、低频功率放大器ⅠOTL功率放大器
17、低频功率放大器Ⅱ集成功率放大器
18、直流稳压电源Ⅰ串联型晶体管稳压电源
19、直流稳压电源Ⅱ集成稳压器
20、晶闸管可控整流电路
21、应用实验温度监测及控制电路
22、综合实验万用电表的设计与调试
23、示波器原理及使用
24、用万用电表对常用电子元器件检测
25、电阻器的标称值及精度色环标志法识别
26、放大器干扰、噪声抑制和自激振荡的消除
