综合工业自动控制实验装置|工业自动化综合实验

  • 型号:KRJB-01
  • 价格:

KRJB-01工业自动化实验考核设备

一、概述

KRJB-01工业自动化实验考核设备是集单片机、可编程控制器(PLC)、变频调速器于一体的工业自动控制理论的理想实验实训考核设备。

单片机:采用目前广为流行的51系列单片机,并配有51仿真器及编程器,实验系统采用挂箱结构和多功能实验考核系统。因此实验设备不仅仅局限于实验,同时可以进行单片机的程序开发和单片机的考核,还提供多种参考实验程序,是目前较为全面的单片机实验考核系统。

可编程控制器(PLC):采用目前较为流行的日本三菱FX1N主机,实验程序采用挂箱结构,主机所有I/O口通过接线端子输出,与各实验挂箱的连接极为方便,所有连接均采用接插件形式,插拨方便、接触可靠、连线快捷,可以反复使用。实验装置提供典型的工控实验程序,通过实验实训程序可以了解和掌握PLC的原理及工作过程,为参加工作打下坚实基础。

变频器:采用日本三菱FR-A540-1.5K主机,主机所有接口通过接线端子输出,使学生通过实验极易掌握变频器的原理和运用,是目前较为理想的变频器实验装置。

二、外形尺寸及电气参数:

1、实验台:外形尺寸:1800mm×700mm×760mm

1、实验屏尺寸:1500mm×800mm

3、输入电压:AC380V±10%  50Hz

4、输出电压:AC380V AC220V DC24V DC5V

5、具有三相漏电保护:

6、具有紧急停止开关:

7PLC主机型号:三菱FX1N-40MR

8、变频器主机型号:三菱FR-A540-1.5K

951仿真器、编程器型号:BF51

10、装置容量:<1.5KVA

三、产品特点

  1、装置采用组件式结构,更换便捷,如需要扩展功能或开发新的实验项目,只需添加部件即可,永不淘汰。

  2、实验对象形象逼真,接近工业现场的实际应用,通过本装置的训练,学生很快就能适应现场工作。

3、综合性强:集PLC、单片机、变频调速原理与综合运用于一体。

4、应用广泛:适合综合实验、课程设计、毕业设计。

5、数据采集和工控组态软件的应用开发,所有实验项目均有组态棒图跟踪教学。

四、实验装置的配置及功能

    本装置主要由实验屏、实验挂箱及器材、实验桌组成。

(一)实验屏

铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、直流电源、恒流源、测量仪表、模拟量调节器、定时器等。

 1、提供380V交流电源及220V交流电源,具有漏电及短路保护功能。

2、直流可调稳压电源:0-10V连续可调一路。
3
、固定直流稳压电源:±12V+24V+5V,具有过载保护。

4、恒流源:0-24mA连续可调恒流源。

5、一组BCD拨码器及一路模拟量调节器。

6、实验管理器,平时作为时钟使用,可定时报警,给实验或考核设定一个统一时间。

7、外测数显电压表一只,精度0.5级,量程0-100V

8、外测数显电流表一只,精度0.5级,量程0-1000mA

(二)实验挂箱及器材

1PLC可编程控制器实验挂箱(一)

2PLC可编程控制器实验挂箱(二)
3
PLC可编程控制器实验挂箱(三)

4PLC可编程控制器实验挂箱(四)

5PLC可编程控制器实验挂箱(五)

6、单片机综合开发系统实验挂箱(一)

7、单片机综合开发系统实验挂箱(二)

8、单片机综合开发系统实验挂箱(三)

9、单片机综合开发系统实验挂箱(四)

10、变频调速实验挂箱(一)

11、变频调速实验挂箱(二)

12、工控组态软件一套:打开软件编程环境,任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图,并进行实训动态跟踪教学。

13PLC仿真教学软件一套:

1)通过PLASH虚拟环境实时显示PLC的运行状态

2)可以实现PLC虚拟接线,并对接线进行错误检查

3PLC编程训练、PLC程序编写测试等功能

4)实现PLC运行模拟,对错误程序进行检查

14、电机导轨、光码盘测速系统一套

    包含光码盘测速系统(配有进口光电编码器)及固定电机的不锈钢导轨等,不锈钢导轨平整度好,无应力变形。

15、三相鼠笼异步电动机一台  380V  Y/△接法

(三)KRJB-02实验桌:铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,设有抽屉及元器件储存柜,带有刹车的方向轮,便于移动和固定。

(四)实验内容:

1)单片机单元:

自由实验系统:包括MCS51单片机最小系统,装有优质单片机锁紧集成插座,使实验极为方便。实验系统板可做单片机的输入、输出口的实验,数据传送实验,多字节加法实验,双字节乘法实验,数制转换实验,数据排续实验,分支程序设计实验,布尔操作及子程序设计实验,定时器计数器实验,外部及内部中断实验,键盘及显示实验,AD转换实验,单片机与单片机通讯实验(需二台实验系统),单片机与PC机通讯实验,音乐实验,E2PROM存储器实验等。单片机实验系统可以方便地将51的所有32个输入、输出端口用排线引出,以方便开发程序之用。

系统同时提供单片机参考实验程序:1.跑马灯实验程序 2.可控制速度的流水灯实验程序 3.电子抢答器实验程序4.音乐<兰花草>实验程序5. 音乐<生日快乐>实验程序6.六首音乐门铃实验程序7.十进制计数器实验程序8.红绿灯交通信号控制实验程序9.数字闹钟实验程序10.电子琴实验程序11.计时器实验程序12.二进制转换为十进制BCD码实验程序13.外部内部同时中断实验程序14.AD转换实验程序15.80518051通讯实验程序。

编程器及仿真器实验:编程器和仿真器与单片机实验系统连接极为方便,只需将仿真头连接单片机实验板的锁紧座,无须另接电源,编程仿真由拨动开关控制,用同一串口与计算机连接。编程器可对ATMEL51系列单片机进行读、写、擦除、校验、加密等操作。

挂箱实验项目:1.定时计数器的应用 2.电子钟控制系统 3.D/A转换 4.交通灯控制系统 5.闪光等控制 6.A/D转换应用系统 7.抢答器应用系统 8.查询式按键系统 9.矩阵式按键系统 10.继电器输出接口 11.动态显示应用 12.发射灯中断控制。

仿真器指标:1.可仿真89C5189C5289S5189S5289C58 等等51内核的单片机, 2.直接支持 KEIL C51IDE开发仿真环境,64K用户可使用仿真程序空间,0000FFFF,采用顶级仿真芯片,监控程序存储在特殊空间,绝不占用0000FFFF64K的仿真空间。3.RS-232通讯接口, 波特率 4.8 Kbps- 57.6 Kbps 自适应。4.仿真频率0-40 MHz晶振可选,系统配置11.0592 MHz5.程序代码可以重复装载,无需预先擦除用户程序空间。 6.监控程序占用用户的资源少,全速运行不占用资源。7.片内 64K 程序空间可以随时进行在线程序更新, 可以调试长达几千行的楼宇智能控制大型程序、键盘控制汉字液晶显示大型程序。8.可单步、断点、全速、可参考变量、RAM变量。 9.支持汇编、C语言,混合调试。 10.板载仿真头接口可以和任何的试验板、目标板进行连接,从而达到硬件仿真的无限扩展11.采用工业级64K超大容量仿真芯片作为核心部件,抗干扰能力级强,可仿真次数大于等于10万次12.仿真频率最高33/40MHz 13.支持同时最多10个断点 。

2PLC可编程控制器单元:

1.邮件分拣机实验系统

2.电梯控制实验系统

3.机械手实验系统

4.五相步进电机控制实验系统

5.电机控制实验系统

6.七段数码实验系统

7.天塔之光实验系统

8.交通信号等自控和手控实验系统

9.水塔水为自动控制按系统

10.自控成型机实验系统

11.自控扎刚机实验系统

12.多种液体混合控制实验系统

13.自动送料装车实验系统

14PLC控制电机直接启动实验

15PLC控制电机正反转线路实验

16PLC控制电机Y/△启动线路实验

3PLC、变频调速综合实验:

1、变频器功能参数设置与操作
2
、变频器报警与保护功能
3
、外部端子点动控制

4、变频器控制电机正反转
5
、多段速度选择变频调速
6
、变频器无级调速

7、基于外部模拟量(电压/电流)控制方式的

变频调速

8、瞬时停电启动控制

9PID变频调速控制

10PLC控制变频器外部端子的电机正反转

11PLC控制变频器外部端子的电机运行时间控制

12、基于PLC数字量控制方式的多段调速

13、基于PLC数字量控制变频开环调速

14、基于PLC通信方式的的变频器开环调速

 综合工业自动控制实验装置|工业自动化综合实验考核设备A款

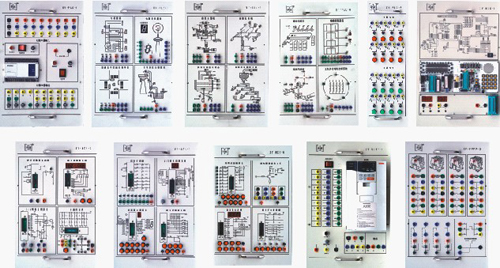

实验挂箱:
综合工业自动控制实验装置|工业自动化综合实验考核设备
