变频调速实验装置|变频调速实训装置

  • 型号:KRJ-RG
  • 价格:

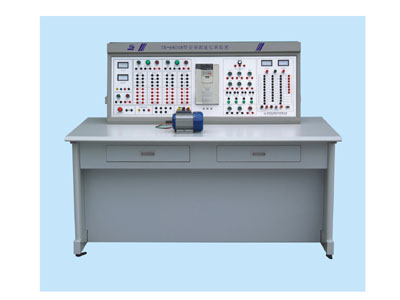

KRJ-RG变频调速实验装置
  本装置集变频器、MCGS工控组态软件于一体适用与相关专业初中、高级技术专业应用人员的培训及鉴定考核。装置采用当今世界最优秀的获国际标准认证的日本三菱公司的变频器多功能FR-A740-0.75K-CH变频器为主机,内置FRA5AP,外配脉冲控制与电机制动控制系统。整台设备能够完成开环与闭环系统实验以及变频调速器的所有实验。敞开式的结构,能让学生综合地学习和掌握变频调速器结构原理、容量选择、选项配置、应用技术、安装操作以及检查维护。另外本公司还独家推出变频器的485通讯功能,用PC机监控变频器的运行状态。
产品特点:
   配FR-A740-0.75K-CH变频器,并将变频器上的所有连接点接到控制面板上的安全接插件上,可利用变频器的控制面板、计算机、电位器等实现各种控制再配上三相异步电动机,可以进行各种动态实训。
变频调速实训项目:
    1、变频器的基本操作实验
  2、变频器的组合和程序运转实训
  3、变频器频率跳变操作和多段速运转实训
  4、面板功能参数设置与操作实训
  5、外部模拟量控制变频器开环调速实训
  6、开环系统实训
  7、闭环系统实训
  8、并用操作运转实训
  9、通讯操作运转实训
  10、瞬间停电起动实训
  11、PID控制系统实训
  12、变频器组态实验
主要技术参数
1、输入电源:AC380V±5%(三相五线)50HZ;
  2、工作电流:4A
  3、环境温度:-5℃-40℃
  4、相对湿度:≤85%(25℃)
  5、变频器主机:FR-A740-0.75K-CH
  6、外型尺寸:1600X700X1350(mm)

 变频调速实验装置;变频调速实训装置
变频调速实验装置;变频调速实训装置

KRJ-RG TRAINING EQUIPMENT USING FREQUENT TRANSFORMER TO CONTROL SPEED
一、产品特点:

本装置采用典型的日本三菱公司最近推出的高性能、多功能FR-A4540-1.5K变频调速器(380V1.5kW)为主机,内置FR-A5AP选件,外配脉冲编码器电机制动测速系统。整台设备能够完成开环与闭环系统实验以及变频调速器所有功能实验。敞开式的结构,能让学生综合地学习和掌握变频调速器结构原理、检测维护。它适用于大中专院校、职校、技校自动化专业配套教学和开放实验

二、实验台技术参数:

1、输入电源:AC380V±5 50Hz     2、额定电流:3A
3
、环境温度:-5℃~40             4、外形尺寸:1600×700×
1250mm
5
、相对湿度:≤90(25)           6、变 频 器:FR-A4540-1.5K

三、产品构成:

1、实验台:安装有实验所需的全部电器元件、仪表、开关按扭等,使整体坚固美观实用,实验方便。

2、实验负载电动机:采用三相异步电动机。

3、实验导线:所有接插件均采用安全型迭接插头,为学生实验提供了极高的安全性,实验插接方便、快捷。

4、电机导轨与光电编码器1

5、实验桌:一张两座。

四、实验项目:

1PU点动运行实验                   9.多段速度运转实验

2.外部点动运行实验                  10.速度反馈系统实验

3.开环运行实验                      11.瞬时停电起动实验

4.闭环运行实验                      12.速度定位系统实验

5.外部操作实验                      13PID控制系统

6.组合操作实验                      14.网络控制实验

7.程序运转实验                      15.通讯操作运转实验

8.频率跳变操作实验
