615H型卧式车床
615H型车床适用于各种车削加工工作，如车削内外圆柱面，圆锥面，端面等，可以车削公制和英制螺纹，并能进行钻孔、铰孔等工作，是车削细长轴、螺纹的最理想工具。
615H卧式车床主要参数：
|
项目名称 |
技术参数 |
|
床身上最大工件回转直径 |
250mm |
|
床身上最大车削直径 |
150 mm |
|
床面上的中心高 |
125 mm |
|
刀架上最大工作运转直径 |
Ф130 mm |
|
主轴孔直径 |
Ф32 mm |
|
主轴孔前端锥度 |
莫氏5号 |
|
最大工件车削长度 |
300 mm |
|
主轴最高转速 |
1500r/min |
|
尾架轴锥度 |
莫氏3号 |
|
外形尺寸(长×宽×高) |
1000×750×1100 mm |

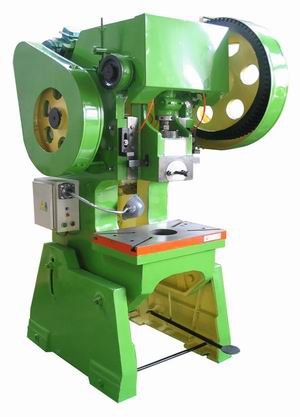

一、KRN23-16T冲床用途与特点：
1、通用性好，机身可以在一定范围内倾斜，便于冲压成品或废料从冲模上滑下。
2、采用钢性转键离合器，具有单次和连续操作规范。
3、使用带式制动器，滑块装有压塌式保险器，超载时保险器被压塌，从而保证整机不受损坏。
4、可用于冲孔、落料、切断、弯曲、成型、浅拉伸等工艺。
二、KRN23-16T冲床技术参数：
|
序号 |
项 目 |
规格参数 |
|
1 |
公称力 |
160kn |
|
2 |
公称力行程 |
2mm |
|
3 |
滑块行程 |
55/70mm |
|
4 |
行程次数 |
125min |
|
5 |
最大装模高度 |
160/170mm |
|
6 |
装模高度调解量 |
45mm |
|
7 |
工作台板厚度 |
60mm |
|
8 |
立柱间距离 |
220mm |
|
9 |
滑块中心至机身距离 |
160/170mm |
|
10 |
工作台尺寸(前后*左后) |
300*450/320*480mm |
|
11 |
工作台孔尺寸（直径*前后*左后） |
φ210*160*240mm |
|
12 |
外形尺寸（长*宽*高） |
1150*900*1910mm |
|
13 |
滑块底面尺寸(前后*左右） |
180*200mm |
|
14 |
模柄口尺寸（直径*深度） |
φ40*60 mm |
|
15 |
机身最大可倾斜角度 |
35度 |
|
16 |
电动机型号/功率 |
Y100L-6/1.5kw |
|
17 |
净重/毛重 |
1055/1380kw |

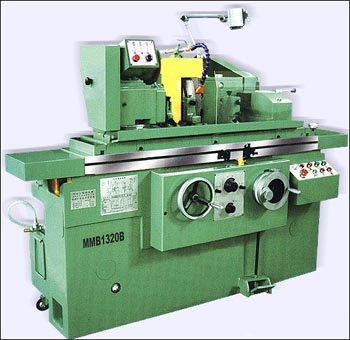

MW1320B型万能外圆磨床
一、功能特点：
本机床适用于磨削圆柱形圆锥形的外圆，也可磨削轴向端面，宜用于批量生产及各种机械加工行业使用，具有精度高，刚性强，磨削效率高，操作方便等特点，结构先进，造型美观。机床的进给及补偿，由传动机构执行。进给系统具有定程磨削功能，采用手动或液压二种进给方式。工作台快退设有中停装置，快退距离可按需要调整，以减小辅助时间。工作台起动手把设有安全联锁装置，确保装卸和测量工件时的安全性。机床砂轮轴最高转速为24000转/分，以提高磨削小孔时的质量。
二、技术参数：
|
序号 |
项目 |
规格参数 |
|
1 |
最大磨削直径 |
200mm |
|
2 |
中心高 |
125mm |
|
3 |
工作台最大纵向移动量 |
600/800mm |
|
4 |
手轮-转移动量 |
6mm/r |
|
5 |
头架卡盘直径 |
125mm |
|
6 |
砂轮架快速移动量 |
20mm |
|
7 |
砂轮轴转速 |
1820r/min |
|
8 |
砂轮宽度 |
40mm |
|
9 |
机床重量净重/毛重 |
2500/2700kg |
|
10 |
最小磨削直径 |
8mm |
|
11 |
顶尖中心距 |
550/750mm |
|
12 |
最大回转角度 |
+9°/+7° |
|
13 |
主轴转速 |
60,85,230,120,170,460 r/min |
|
14 |
尾架顶尖锥度 |
No.3Morse |
|
15 |
手轮-转砂轮架移动量 |
1mm |
|
16 |
砂轮架移动量 |
150mm |
|
17 |
电机总容 |
4.24kw |
|
18 |
最大磨削长度 |
520/750mm |
|
19 |
最大工作重量 |
50kg |
|
20 |
液压移动速度 |
0.1-4m/min |
|
21 |
头架顶尖锥度 |
No.3Morse |
|
22 |
尾架套简移动量 |
25mm |
|
23 |
微调捏手转格砂轮架移动量 |
0.001mm |
|
24 |
砂轮最大直径 |
400 mm |
|
25 |
机床外形尺寸 |
2000×1420×1600mm |

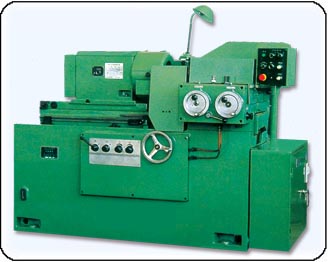

M2110型内圆磨床
一、功能特点：
1.机床的进给及补偿，由传动机构执行。进给系统具定程磨削功能，采用手动或液压二种进给方式。
2.工作台快退设有中停装置，快退距离可按需要调整，以减小辅助时间。
3.工作台起动手把设有安全联锁装置，确保装卸和测量工件时的安全性。
4.机床砂轮轴最高转速为24000转/分，以提高磨削小孔时的质量。
5.用户特殊订货，可改装电主轴变频调速以磨削小直径内孔。
二、技术参数
|
序号 |
项 目 |
规 格 参 数 |
|
1 |
磨孔直径(mm) |
Ø6～Ø100 |
|
2 |
工件最大旋径(mm) |
罩内Ø260罩外Ø480 |
|
3 |
工件转速(r/min) |
180～500 4级 |
|
4 |
工作台最大行程(r/min) |
550 |
|
5 |
进给分辨率(mm) |
0.002 |
|
6 |
机床外形尺寸(mm) |
2363×1260×1310 |
|
7 |
圆度(µm) |
2.5 |
|
8 |
粗糙度(µm) |
Ra0.63 |
|
9 |
孔长度(mm) |
69100150 |
|
10 |
床头箱回转角度(0) |
20 |
|
11 |
砂轮转速(r/min) |
18000 24000 |
|
12 |
工作台运动速度(工作修正)(m/min) |
1.5～6 0.1～1 |
|
13 |
机床总功率(kw) |
3.8 |
|
14 |
机床重量(kg) |
1600 |
|
15 |
圆柱度(µm) |
4 |
M7130型平面磨床
一、用途与特点：
M7130平面磨床采用砂轮周边进行磨削，工作台纵向运动，魔头横向进给采用液压驱动，垂直进给采用快速升降，工作台快速运动采用缓冲装置，无撞击现像，结构先进。
二、技术参数
|
序号 |
项 目 |
规格参数 |
|
1 |
最大磨削尺寸（宽*长*高） |
320*1000*400mm |
|
2 |
工作台纵向行程（最大） |
1100mm |
|
3 |
工作台纵向移动速度 |
3--27m/min |
|
4 |
工作台纵向撞击缓冲距离 |
30mm |
|
5 |
工作台T型槽（槽数*宽度） |
3*18 |
|
6 |
砂轮轴中心至工作台面距离（最大） |
≥580mm |
|
7 |
垂直进给手轮刻度盘值 |
手轮每格 0.01mm |
|
8 |
垂直进给手轮刻度盘值手轮每转 |
1.00mm |
|
9 |
加工表面对基面的平行度纵向 |
1000:0.015mm |
|
10 |
加工表面对基面的平行度横向 |
300:0.01mm |
|
11 |
净重*毛重 |
3600 kg*4500kg |
|
12 |
电机总功率 |
8.99kw |
|
13 |
液压泵电机功率 |
3kw |
|
14 |
磨头电机功率 |
5.5kw |
|
15 |
快速升降电机功率 |
0.37kw |
|
16 |
砂轮轴转速 |
rpm1450 |
|
17 |
表面粗糙度 |
Ra0.63um |
|
18 |
磨头最大移动量横向（手动及液压） |
≥350mm |
|
19 |
磨头最大移动量横向（加长） |
450mm |
|
20 |
加工表面对基面的平行度横向 |
300:0.01 mm |
|
21 |
砂轮尺寸（外径*宽*内径） |
φ350*40*φ127mm |
|
22 |
外形尺寸（长*宽*高） |
2295*1673*2267mm |
