当前位置:主页 > 产品中心 > 教学陈列柜、陈列室、机械模型 > 机械示教模型 >

渐开线齿轮参数测定实验箱;组合式轴系结构设计

  • 型号:KRX-J
  • 价格:

JM渐开线齿轮参数测定实验箱

价格:3500元
JM-A型渐开线齿轮参数测定实验箱

、主要技术参数

l、齿轮模数:m=5  齿数:z=1624

2、变位系数:-0.40.4

3、齿轮加工精度:8-8-7GK8-8-7EJ

4、齿轮用铝合金按新公差标准精心加工制作;

5、配套量具:0200mm游标卡尺一把,026mm齿厚游标卡尺一把。

6、外箱尺寸:480×240×85mm

7、重量:10kg

、主要功能及特点

1、能测定齿轮各部分几何尺寸和参数的关系。

2、通过8个齿轮组合可得到:标准齿轮传动、零传动、正传动(正变位传动)和负传动(负变位传动)等实验数据。

说明:

该产品共分八个被测齿轮,其变位数从"0"到正与负,对单个齿轮测量时可测模数(m),变位数(x)等齿轮几何参数.
结构:一、齿轮八个,铝合金制成,美观耐用。
二、配有齿轮卡尺和游标卡尺各一把,可测定固定弦齿厚等。
三、8个齿轮可将I-1,I-2,II-,II-2......分组配成四组,从而可得标准齿轮传动,零传动及正负传动等.
四、8个齿轮按新公差标准加工,其精度为8-8-7GK和8-8-7EJ实验者对实际齿轮测绘,对分析数据,实测能力都能获得完整的概念。
除以上介绍的8伯齿轮外,我厂还可承制各院校自行设计的各种规格的齿轮。

JM-B型渐开线齿轮参数测定实验箱

一、主要技术参数

l、齿轮模数:m=5  齿数:z=1624

2、变位系数:-0.40.4

3、齿轮加工精度:8-8-7GK8-8-7EJ

4、齿轮用铝合金按新公差标准精心加工制作;

5支承台板

6配套量具:0200mm游标卡尺一把,026mm齿厚游标卡尺一把。

7、外箱尺寸:480×240×85mm

8、重量:10kg

二、主要功能及特点

1、能测定齿轮各部分几何尺寸和参数的关系。

2、通过8个齿轮组合可得到:标准齿轮传动、零传动、正传动(正变位传动)和负传动(负变位传动)等实验数据,渐开线齿轮啮合传动演示及其重合度测定。

JM-C型渐开线齿轮参数测定实验箱

1、主要技术参数

l)齿轮模数:m=5  齿数:z=1624

2)变位系数:-0.40.4

3)齿轮加工精度:8-8-7GK8-8-7EJ

4)、齿轮用铝合金按新公差标准精心加工制作;

5支承台板:1

6)、透明啮合线刻度板:4

7配套量具:0200mm游标卡尺一把,026mm齿厚游标卡尺一把。

8)外箱尺寸:480×240×85mm

9)重量:10kg

2、主要功能及特点

1)、能测定齿轮各部分几何尺寸和参数的关系。

2)、通过6个齿轮组合可得到:标准齿轮传动、零传动、正传动(正变位传动)和负传动(负变位传动)等实验数据,渐开线齿轮啮合传动演示及其重合度测定。

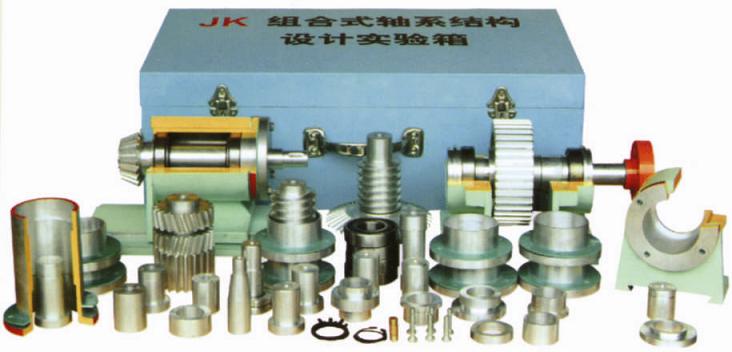

JK组合式轴系结构设计实验箱     价格5560
JK组合式轴系结构设计实验箱
说明:组合式轴由若干组合件用螺钉连接而成,这些组合件中大多数为轴系实验时所需的正确尺寸组合件,提供给学生,以加深学生对结构性和工艺性错误的认识。
用途:本实验主要可开式轴系结构设计和轴系结构分析(本科专用)

JLG连杆组合机构实验箱\创意组合式连杆组合机构实验箱     价格3200元

说明:

1、本实验箱专为机械设计课程开设连杆组合机构设计与分析实验而研制的实验设备。

2、实验箱按照组合设计法,采用较少零件可以组合出三类连杆机构实验要求。(可做十三种平面连杆机构实验)

3、制作材料:铝合金


JLG连杆组合机构实验箱
说明:1、本实验箱专为机械设计课程开设“连杆组合机构设计与分析”实验而研制的实验设备。
2、实验箱按照组合设计法,采用较少零件可以组合出三类连杆机构实验要求。(可做十三种平面连杆机构实验)
