KRPU-J型导轨式静平衡实验台

  • 型号:KRPU-J
  • 价格:

KRPU-J型导轨式静平衡实验台

主要技术参数:

1.转子直径:F225mm

2.转子轴直径:F20mm

3.导轨距离:110mm

4.外形尺寸:400×150×340

5.重量:20kg

对于某些几何形状对称的回转构件(如圆柱齿轮、均质圆盘、螺旋桨叶等),因制造误差、材质不均等原因引起的惯性力不平衡,是无法通过计算来确定平衡质量的大小和方位的。即使某些构件有明显的若干块偏心质量,但也可能无法准确确定各偏心质量的大小及其质心位置。因此以上情况都只能通过静平衡试验来确定平衡质量的大小和方位。

静平衡试验的基本原理是基于这样一个普遍现象:任何物体在地球引力的作用下,其重心(也即质心)总是处于最低位置。

如图1所示的盘型凸轮,其质心s若在转轴O的上方,它是无法静止的,必然会产生往复摆动,直至晃动到质心s位于最低位置时才静止不动。

由于回转构件质心偏离转轴,不能使构件在任意位置保持静止不动(即静平衡),这种现象称为静不平衡。加平衡质量实质上就是调整回转构件的质心位置,使其位于转轴上。

1

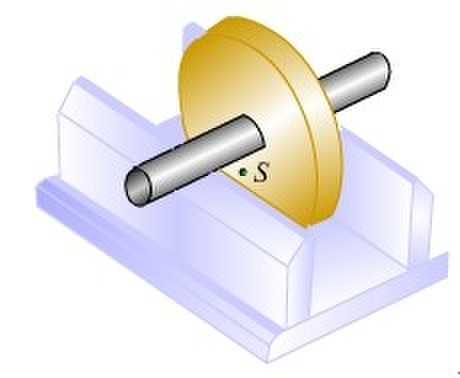

静平衡试验所用的设备称为静平衡架,其结构较简单。图1所示为一导轨式静平衡架。其主要部分是安装在同一水平面内的两个互相平行的刀口形导轨(也有棱柱形或圆柱形的)在判定了回转构件质心相对转轴的偏离方向后,在相反方向(即正上方)的某个适当位置,取适量的胶泥暂时代替平衡质量粘贴在构件上,重复上述过程。经多次调整胶泥的大小或径向位置反复试验,直到回转构件在任意位置都能保持静止不动,此时所粘贴胶泥的质径积即为应加平衡质量的质径积Wb。最后根据回转构件的具体结构,按Wb的大小确定的平衡质量固定到构件的相应位置(或在相反方向上去除构件上相应的质量),就能使回转构件达到静平衡。





2

试验时将回转构件(如几何形状对称的圆盘)的轴颈支承在两导轨上。若构件是静不平衡的,则在偏心重力的作用下,将在刀口上滚动。当滚动停止后,构件的质心s在理论上应位于转轴的铅垂下方,如图2所示。

导轨式静平衡架结构简单、可靠,平衡精度较高,但必须保证两固定的刀口在同一水平面内。当回转构件两端轴颈的直径不相等时,就无法在此种平衡架上进行回转构件的平衡试验了。
