KRL-09B离心泵综合实验装置（带微机接口数据采集型）大屏幕
一、离心泵性能测定实验系统

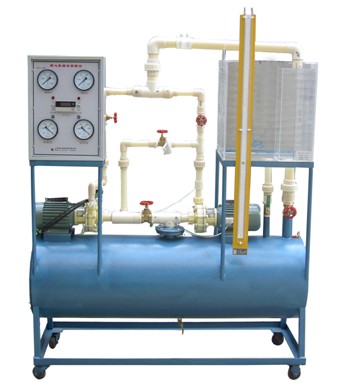

参考图片（采用不锈钢材料制作）
外形尺寸：1500×550×1800mm 工作电压：220V 功率： 370W
主要用途：
通过调节不同流量及在不同流量时的功率，测定水头与流量曲线，在此基础绘出效率与流量曲线。
主要配置：
实验离心水泵1台、不锈钢水箱、压力传感器2只、流量传感器、温度传感器（18B20）、转速传感器、控制箱、液晶显示屏、移动式不锈钢实验台架。
二产品功能：
1、采集数据：流量，温度，泵进口及出口压力、泵功率，功率因数，转速。
主要管件为不锈钢材质，测量传感器为国内外知名品牌，误差不高于5%。
2、所有数据由带标准信号的液晶屏同屏显示，便于观察每个数据的即时变化，配有数据采集，自动数据分析处理、绘制特性曲线功能的软件。
技术指标：
（1）离心泵1台，配置相关测量传感器，实现下列参数测量：流量，温度，泵进口及出口压力、泵功率，功率因数，转速等。
（2）系统配置安装国产组态软件，可实现在测量和数据处理，曲线打印。（电脑、打印机自备）
（3）主要管件为不锈钢材质，实验台价为不锈钢材质，测量传感器为国内外知名品牌，误差不高于5%。
（4）系统工作电压为AC220V,实现下列参数测量：流量，温度，泵进口及出口压力、泵功率，功率因数，转速等。
（5）可实现在所有数据由带标准信号的液晶屏同屏显示，便于观察每个数据的即时变化，配有数据采集，自动数据分析处理、绘制特性曲线功能的软件。
三、主要用途：
本实验台是可以进行离心泵特性曲线测定实验、离心泵汽蚀实验和离心泵启停及串并联实验的一种多功能综合实验台
四、主要配置：
两台实验水泵、回水箱；标定计量箱，串、并连管路、电控箱、大屏幕数字显示（控制）屏、流量传感器、压力传感器、微机接口、软件等。
测量压力：0－0.3mPa
测量真空：－0.1mPa
电流变化范围：0－
电源：单相/220V 50Hz
整机功率：0.75KW
离心泵技术参数：
型号：FS103 最大扬程：
最大流量：4.5
电机额定功率：550 W 电机额定转速：2840转/分
实验台主要由水泵1（用以测泵特性及串并联实验）、水泵2（用以测泵的汽蚀余量和串并联实验）、水箱、流量传感器、计量水箱、压力传感器、显示屏、管道及阀门等组成。实验时，利用各阀门的开、关和调节，形成泵1的单台泵工作回路，在不同流量下，测定一组相应的压力、真空、和流量计的差压计的读数（或利用计量水箱和秒表来计量），即可得出一组泵的流量Q、扬程H,实用功率N等数据，可以绘出泵的H-Q,N-Q和η-Q等特征曲线。进行泵的汽蚀实验时，利用相应阀门的开、闭和调节，形成泵2的单泵工作回路，并使水箱成为基本的封闭的容器，水泵抽水时，使水箱由于水的抽出而产生真空，从而使泵的进口压力减少，直到发生汽蚀，测出泵的汽蚀余量ΔH。再进行泵的串联或并联回路，测定串联和并联时运行特性。
1、试验台的结构如图所示。
试验台的结构示意图
1、泵Ⅰ 2、泵Ⅱ 3、进水阀 4、串联阀 5、出水阀（泵1） 6、压力
7、真空 8、出水阀（泵Ⅱ） 9、真空 10、压力 11、孔板流量计 13、计量水箱 14、回水箱 15、回水阀 16、计量水箱放水阀 17、排气阀 18、水箱
19、放水阀 20、试验台支架
KRL-09A离心泵综合试验台（普通型）
钢制
