KRL-07A离心式风机性能实验台
外形尺寸：3600×500×
工作电压：380V 功率：1500W
主要用途：可测定风机风量、风压、轴功率、绘制出风机风量、风压、功率、效率曲线。
主要配置：实验台架、称重传感器、液晶显示屏、集流器、节流阀门、整流栅、测试风管、被测风机、电动机。
专业生产厂
风机性能曲线实验台
实验指导书
本实验台(教学用)是根据国家标准GB-1236-85《通风机空气动力性能实验方法》设计制造的.用此实验台进行风机性能实验,可以得了被测风机的P—Q,Pst—Q, ηin—Q, ηstin—Q, N—Q气动性能曲线,以及风机的无因次曲线:Ψo—φ,Ψst—φ,ηin—φ,η sit—φ和λ—φ曲线,并可换算出指定条件下风机的参数.

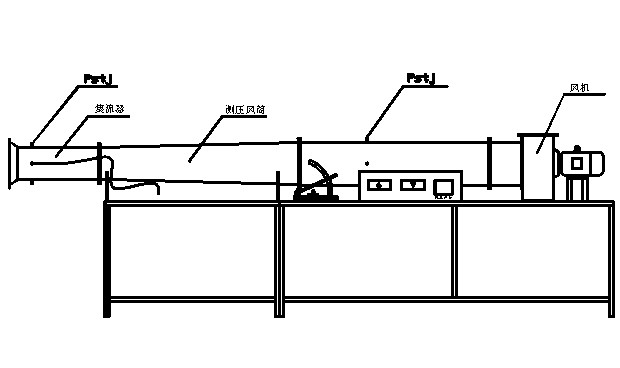

一、实验台的结构如图所示：
二、实验台的结构及测试原理
实验台的结构如上图所示.主要由二部分组成:
1、实验风管
风管进风口为锥形集流器,在集流器的一个断面上,设有四个测压孔,用橡胶管接到U形管测压板上,用以测出进入风机的进口静压Pstj°风管内装有节流网和整流栅.节流网可以用来调节空气流量(可用小硬纸片吸附在网上以减小通风面积),而整流栅可以起到使流入风机所流均匀的作用.在距风机进口处的风管断面上也设有四个测压孔,同样用橡胶管接到另一个U形管测压板上,用以测量进口通风机静压Psti°测压介质为酒精.
2、被测风机
包括进风口、叶轮和蜗壳.风机的进风口用法兰与试验风管的接头相联接.
实验台采用进气实验方法。实验台在一定工况下（利用在节流网上加纸片来调节流量）运行时，空气流经风管进入风机，被叶轮抽出风机出口。在集流器上测出集流器负压Pstj，在风机进口 测孔 处测定进口风管压力Pstl，同时，读取控制箱上电流及电压的数值，测得了上述Ｐstj、Ｐstl、Ｕ和Ｉ等实验数据以后，再利用已知的实验台原始参数，通过它们之间的关系式，就可以计算出该工况下的其它所需要的风机参量。
三、实验台的原始参数及其性能指标
风管直径 D1Ｐ=0.28m
集流器直径 dn=0.21m
集流器流量系数 a=0.96
风管常数 l1/D1P=3.8
(l1=3.8D1p)
被测风机的叶轮直径 D=0.28m
风机进口直径 D1=0.28m
风机出口直径 D2=0.211(当前直径)
风机额定转速 2900转/分
气体常数R 取288.5J/㎏
四、气动性能计算
1、流量的计算:
式中:Q — 通风机体积流量(m³/s)
A1 — 集流器后面静压测点所在断面面积(m²)
∣Pstj∣— 集流器测压断面静压值(mmH20),可根据测压介质换算.
γ — 气体重度(㎏f/m³)
f — 锥形集流器流量系数f=0.98
2、通风机进口动压:Pd1=0.96∣Pstj∣
3、通风机出口动压;Pd2=0.051v(Q / A2)²(N/m²)
式中:A2—通风机出口断面面积(m²)
4、通风机全压:P=∣Pstl∣-0.85Pd1－Pd2
5、通风机静压:Pst=∣Pst1∣-0.816∣Pstj∣
6、(1)、通风机全压总效率: η=PQ/102N
(2)、通风机静压总效率:ηst= PstQ/102
式中:
cosφ:功率因数取0.85
η:电机效率取0.79
五、实验步骤
1、进行第一工况下的测试.记下两个测压管上的计数Pstj、Pstl、同时测定电机功率.并记下测试环境的大气压力Pa和温度t.
2、在节流网上均匀对称地加上一定量的小园纸片来调节进行风量,以改变风机工况.每调节一次风量,即改变一次工况(一般取6个工况,包括全开和全闭)每一工况下,全面进行一次测试,即测量Pstj、Pstl，以及大气压Pa和现场温度t.最后一个工况(即全闭工况)测试时,用纸片或大张纸将节流网全部堵死,使ΔPn=0。
3、测定了不同工况下的上述实验数据以后,利用已知实验台原始参数和试验环境参数,通过它们之间的关系式,就可以算出各工况下的风机工作参量:流量Q、全压P,风机静压Pst、工率N、全压效率η、和静压效率ηst,就可以给出风机气动特性曲线和无因次参数特性曲线,并能换算出指定条件下的风机参数.
六、实验数据记录
表1 风机性能测定实验记录
被测风机型号:4—72—2.8A
风机尺寸:进口直径D1 = 0.28m 出口直径 D2 =0.2m
风管直径:D1p = 0.28m 集流器直径: dn =0.21m:
气压力:Pa = Pª; 大气温度: t = ℃
七、实验结果处理
|
测 试工 矿 |
进口风管压力Pstl |
集流气负压Pstlj |
电压U |
电流I | ||
|
（mmH2O） |
pa |
（mmH2O） |
pa |
V |
A | |
|
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
1、测试数据的整理计算。
2、绘制被测风机的空气动力性能曲线。
3、将测得参数换成无因次量,绘制无因次性能曲线。
4、将实验结果换算成指定条件下的风机参数
