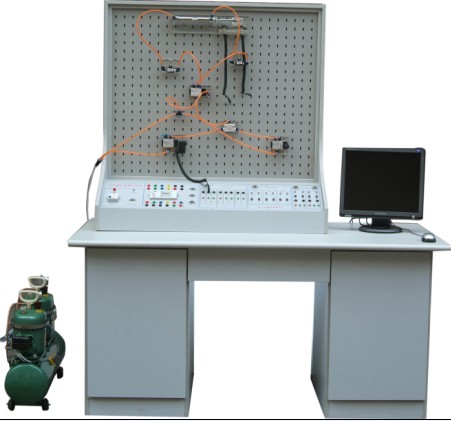

KRNQ-19气动继电器控制实验装置
一、主要技术参数
1、电源AC 220V 50HZ
2、直流电源：输入AC 220V，输出DC 24V/2A
3、空气压缩机（基本配置小型机）
4、电机功率：360W 电源：AC220V
5、公称容量：10L
6、额定输出气压0.7Mpa
7、实训装置外型尺寸：1600mm×700mm×760mm
8、实训台支架尺寸：1200 mm×1050 mm
二、主要特点

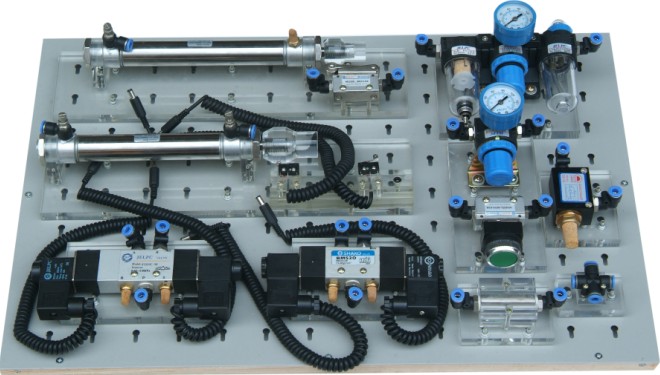

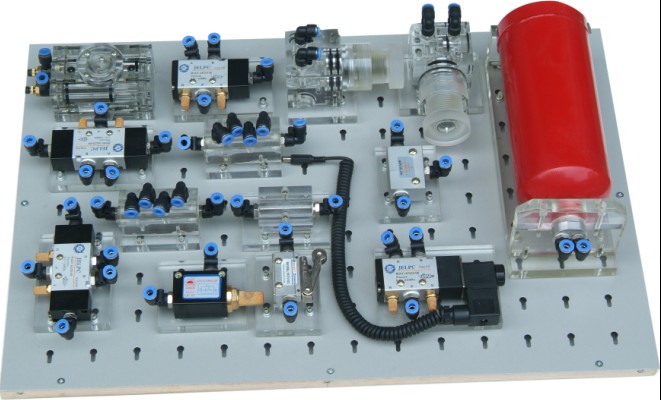

1、实训气动元件采用活动按杆结构，实训组装快捷方便；实验回路清晰度高。
2、实训气源压力低，电气控制采用低压直流24V电源；实训气路、控制电路安全可靠。
3、实训控制单元也可以采用独立的继电器控制单元进行电气控制。
基本实验内容
1、单作用气缸的换向回路 12、过载保护回路
2、双作用气缸的换向回路 13、互锁回路
3、单作用气缸速度控制回路 14、单缸单往复控制回路
4、双作用气缸单向调速回路 15、单缸连续往复动作回路
5、双作用气缸双向调速回路 16、直线缸、旋转缸顺序动作回路
6、速度换接回路 17、多缸顺序动作回路
7、缓冲回路 18、双缸、同步动作回路
8、二次压力控制回路 19、回缸联动回路
9、高低压转换回路 20、卸荷回路
10、计数回路 21、或门型梭阀的应用回路
11、延时回路 22、快速排气阀应用回路
KRNQ-19气动继电器控制实验装置配置清单（2座）
|
序号 |
分类 |
项目 |
型号规格 |
数量 |
备 注 |
|
1 |
气源 |
压缩机 |
KRNQ 5.2—双头 |
1只 |
亚达国产 |
|
2 |
实验台 |
实验桌 |
KRNQ设计制作 |
1张 |
丰泰国产 |
|
3 |
实验台 |
元件固定台架 |
KRNQ设计制作 |
1台 |
丰泰国产 带电器部分 |
|
4 |
电器部分 |
直流开关电源单元（DC：24V |
KRNQ设计制作 |
1面 |
丰泰国产 |
|
PLC编程器控制单元（14点） |
日本 松下 制作 | ||||
|
PLC编程器输入单元 |
KRN设计制作 | ||||
|
PLC编程器输出单元 |
KRN设计制作 | ||||
|
继电器控制单元 |
KRN设计制作 | ||||
|
5 |
接插元件 |
单作用缸 |
QGX25ⅹ100 |
1只 |
天和气动国产 |
|
6 |
接插元件 |
双作用缸 |
QGX25ⅹ100 |
2只 |
天和气动国产 |
|
7 |
接插元件 |
旋转气缸 |
KRN设计制作 |
1只 |
丰泰国产 |
|
8 |
接插元件 |
三联件 |
AC2000三联件 |
1只 |
佳尔灵国产 |
|
9 |
接插元件 |
减压阀（带压力表） |
AR2000 |
1只 |
佳尔灵国产 |
|
10 |
接插元件 |
手动换向阀 |
4H210—08 |
1只 |
佳尔灵国产 |
|
11 |
接插元件 |
单电磁换向阀（二位五通） |
4V210—08（DC24V） |
2只 |
佳尔灵国产 |
|
12 |
接插元件 |
双电磁换向阀（二位五通） |
4V210-08（DC24V） |
1只 |
佳尔 灵国产 |
|
13 |
接插元件 |
双电磁换向阀（三位五通） |
4V210-08（DC24V） |
1只 |
佳 尔 灵国产 |
|
14 |
接插元件 |
单气换向阀（二位五通） |
4A210—08 |
2只 |
佳尔灵国产 |
|
15 |
接插元件 |
双气换向阀（二位五通） |
4A210—08 |
2只 |
佳尔灵国产 |
|
16 |
接插元件 |
行程阀（机控） |
MOV—2 |
1只 |
有2个装在缸体上 |
|
17 |
接插元件 |
行程阀（按钮） |
MOV—3A |
1只 |
佳尔灵国产 |
|
18 |
接插元件 |
或门型梭阀 |
ST—02 |
2只 |
佳尔灵国产 |
|
19 |
接插元件 |
快速排气阀1/4” |
QE—02 |
2只 |
佳尔灵国产 |
|
20 |
接插元件 |
单向节流阀 |
RE—02 |
2只 |
佳尔灵国产 |
|
21 |
接插元件 |
单向节流阀 |
JSC601 |
7只 |
装在缸体上 |
|
22 |
接插元件 |
单向阀 |
1/4” |
2只 |
佳尔灵国产 |
|
23 |
接插元件 |
顺序阀 |
KRNQ设计制作 |
2只 |
丰泰国产 |
|
24 |
接插元件 |
气容 |
KRNQ设计制作 |
1只 |
丰泰国产 |
|
25 |
接插元件 |
六通（有机玻璃） |
KRNQ设计制作 |
2只 |
丰泰国产 |
|
26 |
电器元件 |
行程开关 |
KRNQ设计制作 |
4只 |
装在缸体上 |
|
27 |
资料 |
实验指导书 |
|
2册 |
丰泰国产 |
|
28 |
资料 |
软件光碟 |
编程软件及程序 |
1碟 |
丰泰国产 |
|
29 |
附件 |
内六角扳手 |
|
2把 |
丰泰国产 |
|
30 |
附件 |
螺丝刀 |
|
2把 |
丰泰国产 |
|
31 |
附件 |
活动扳手 |
150ⅹ19 |
1把 |
丰泰国产 |
|
32 |
附件 |
尖嘴钳 |
|
1把 |
丰泰国产 |
|
33 |
附件 |
剪刀 |
|
1把 |
丰泰国产 |
|
34 |
附件 |
消声器（小） |
1/8” |
2只 |
佳尔灵国产 |
|
35 |
附件 |
消声器（大） |
3/8” |
1只 |
佳尔灵国产 |
|
36 |
附件 |
三通（T型三通） |
Ø 6 |
4只 |
佳尔灵国产 |
|
37 |
附件 |
三通（Y型减径三通 |
Ø 8—Ø 6 |
1只 |
佳尔灵国产 |
|
38 |
附件 |
四通 |
Ø 6 |
2只 |
佳尔灵国产 |
|
39 |
附件 |
L型（螺纹二通） |
601 |
2只 |
佳尔灵国产 |
|
40 |
附件 |
L型（螺纹二通） |
602 |
2只 |
佳尔灵国产 |
|
41 |
附件 |
气孔塞头 |
Ø 6 |
25只 |
丰泰国产 |
|
42 |
附件 |
弹性插脚 |
|
25只 |
丰泰国产 |
|
43 |
附件 |
生料带 |
|
1个 |
丰泰国产 |
|
44 |
附件 |
保险丝 |
2.5A |
5只 |
丰泰国产 |
|
45 |
附件 |
行程开关 |
|
2只 |
丰泰国产 |
|
46 |
附件 |
按钮开关 |
|
3只 |
丰泰国产 |
|
47 |
附件 |
气管（30米） |
PU气管6ⅹ4 |
1卷 |
台湾 |
|
48 |
配件 |
适配器、编程电缆 |
松下FP1-C14型 |
1条 |
松下进口 |
