KRN-2011型机电一体化加工网络实验室（教学、生产两用型)

(教学/生产两用型)数控车床
数控车床采用机电一体化设计，外形美观，结构合理，用途广泛，操作方便。
   该机床可实现自动控制，能够完成车削多种零件的内外圆，端面、切槽、任意锥面、球面及公、英制螺纹、圆锥螺纹等工序。并配有完备的S．T．M功 能，可发出和接收多种信号，控制自动加工过程。该机床床身导轨采用超音频淬米工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；纵、横向采用滚 珠丝杆传动；动态响应优良，整机噪音低。　
   该机床对于大、中、小批量、多品种、多规格零件的轮番加工有较强的适应能力，尤其是加工圆锥面、圆球面等特形零件更能显示出它效率高、质量稳 定可靠的优越性。

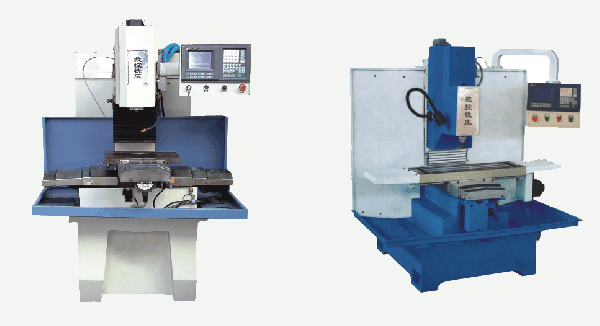

240 教学生产两用型数控铣床			XK125 教学生产两用型数控铣床
工作台面积 T型槽 工作台最大承重 X向行程 Y向行程 Z向行程 X向快速移动速度 Y向快速移动速度 Z向快速移动速度 主轴电机功率 主轴端面至工作台面的距离 主轴最高转速 选用刀具直径范围 定位精度 重复定位精度 数控系统控制轴数 机床外形尺寸(长宽高) 重量	mm 个 Kg mm mm mm Kw mm rpm mm mm mm 轴 mm Kg	400×2400 12 30 400 200 250 步进：3m/min伺服：6m/min 步进：3m/min伺服：6m/min 步进：3m/min伺服：6m/min 0.55 15-215 6000 6 0.02 0.005 3 1120×1170×1500 900	主轴孔锥度 主轴转速范围 主电机功率 工作台面积(长×宽) 工作台三向行程(X、Y、Z) 主轴端面至工作台距离 工作台允许最大承重 铣削进给速度范围(三向) 三向步进电机扭矩 最小设定单位 定位精度 重复定位精度 编程方式 控制轴数 联动轴数 零件程序容量 外型尺寸(长×宽×高) 重量	Bt30 145-3000rpm(无级调速) 1.5KW 840mm×250mm 480mm×250mm×250mm 100-350 150kg (12-2000)mm/min 12Nm 0.005mm +-0.02mm/300mm 0.01mm ISO代码、键盘录入、后台编辑 三轴+主轴变频控制 三轴三联动 56K(约3000段程序) 1200mm×900mm×1410mm 650kg

实验室软件特点：
1 、本实验室软件运行平台 WIN98/WIN2000/WINXP ，显示屏幕分辨率使用 1024 × 768 、 CPU 频率 1.0G 或以上，内存 32M 或以上。
2 、本软件分服务器 ( 教师师 ) 端与客户 ( 学生机 ) 端，由教师来实现操作管理学生是否登陆。
3 、本模拟软件分数控铣床与数控车床两种软件。在计算机机上可随意切换操作。中文菜单式控制界面，可以减轻培训难度，缩短人员培训时间，降低培训成本。
4 、数控实验室还采用车床中文版、铣床中文版 CAD/CAM 软件来进行绘图软件，自动编程。
5 、软件以标准的 X86 兼容构架为硬件平台，在不同的操作现场，可灵活配置系统构成，以满足用户对性能、成本、安装方式、使用环境等多方面的综合要求。以 DOS 或 Windows 系列操作系统为软件平台，具有丰富的软件基础和充分的升级潜力。
6 、兼容国内外多种数控系统的控制程序程序格式 , 并可直接接收 MASTERCAM 、 Cimatron 、 Pro/E 、 UG 等 CAD/CAM 软件生成的控制程序。
7 、具有图形跟踪能力、旋转、缩放的窗口编程功能，可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用快速图形仿真功能验证刀具运行轨迹。
8 、支持 NetBEUI 协议、 IPX/SPX 协议和 TCP/IP 协议，通过网络传输控制程序或进行远程控制。
9 、数控车床、加工中心机床与教师机、学生机通讯采用 10/100M 网卡通讯。使实验室完全实现网络化管理。
10 、多媒体教学软件包括黑屏肃静、教师广播教学、教师文件分发、屏幕监视、两人对话、多方讨论、电子教鞭、电子举手、锁定学生机、班组管理、远程关机等视频流的网络教学。
实验室功能特点：
多媒体特点：
1、教师机：广播教学、语音教学、语音对讲、学生演示、监控转播、文件分发、电子教鞭、班级模型、系统设置、远程命令、远程设置、远程消息、分组教学、语音讨论、文件收集、查看学生属性。
2、学生机：电子举手、远程消息、窗口接收广播、可选窗口显示模式。
3、实验室功能特点
(1)、计算机配置：赛扬CPU1.8G、内存256M、硬盘40G、17"纯平显示器、时尚粉烤机箱、超薄键盘、3D鼠标、52倍速CD-ROM、耳机等组成。
(2)、本实验室车/铣床仿真软件于一台计算机上进行操作编程模拟，然后把程序通过电脑传送到数控车床或铣床进行实际加工。
(3)、选用一套CAD/CAM软件进行教学，教师广播教学：将教师机的电脑屏幕画面和语音等多媒体信息实时广播给全体、群体或单个学生。并同时提供电子教鞭等功能。语音教学时：通过话筒和耳机进行语音传播，实现教师与学生之间的自由的语音交谈和讨论。允许学生发言，并可方便地切换发言学生；可随时方便地使一组学生加入或退出教学行列。
(4)、文件分发功能强大且界面相当易用，可以定义宏目录，如教师把数控程序文件可以同时分发给教室里的所有学生。您可以将一个或多个文件一次性的传输到指定的学生机上。这样就可以做到网上分发试卷或演示文件等。您真的可以体会网络教学的轻松与写意。
(5)、文件提交功能可以收集学生所做的作业如CAD/CAM文件、数控程序文件等提交给老师，方便老师操作。
(6)、电子点名功能方便老师统计学生上课考勤情况
　车床、铣床数控软件系统：
  科荣数控系统是在高性能的数控系统基础上为满足广大院校、职业中专技校等对数控教学、编程、模拟为一体而开发的基于 PC 的数控系统。本系统可实现纳米插补、高速插补。广泛应用于各种型号的数控车床、数控铣床、数控镗床、雕刻机、仿形机床中。
◆ 基于 PC 的数控系统，先进的开放式体系结构，采用 P4 微机控制，可靠性高。
◆ 采用 15 和 17 三星液晶显示器与三星纯平显示器，分辩率为 1024 × 768 。中文汉字菜单。
◆ 一机多功用：可随时切换到 WINDOWS98 平台进行各种软件的操作使用。如 CAD/CAM 造型。
◆ 多种图形形式的加工轨迹显示和仿真；同时可进行单段指令的编程与模拟操作。
◆ 巨量程序加工能力，可直接加工高达 2GB 的 G 代码程序。
◆ 先进的小线段连续加工功能，特别适合于 CAD/CAM 设计的复杂模具零件加工。
◆ 系统采用新颖的“即时参”技术，内建中文在线手册。手册内容用户也可自行设计，方便使用。
◆ 兼容 FUANC 及国内外各种数控系统的控制程序格式。并可直接接收 Mastercam 、 Cimatron 、 CAXA 、 Pro/E 、 UG 等 CAD/CAM 软件生成的控制程序。
◆ 具有图形跟踪能力的窗口编程功能，用户在编程的同时观察到刀具路径。图形可无级缩放、平移。
◆ 插补方式：直线、圆弧、螺纹、螺旋线、样条曲线。
◆ 控制轴数：两轴联动；直径、半径编程；脉冲当量： 0.000001-10mm 随意调节；反向间隙补偿。
  支持 3.5 寸磁盘驱动器拷贝控制程序；支持 NetBEUI 协议和 TCP/IP 协议，通过以太网卡接口，轻松实现机床联网。
实训仿真软件特点：
1、仿真软件提供车床、立式铣床、卧式加工中心和立式加工中心，以及机床厂家的多种常用面板；控制系统有FANUC 0，FANUC 0i，FANUC Powermate 0, FANUC 0i Mate, Siemens 810D, Siemens 802S/C, PA8000, FANUC 18i系统，三菱、大森、华兴、凯思帝、华中数控，广州数控沈阳机床厂、大连机床厂CKA6136i、沈阳车床厂CAK6136V、济南第一机床厂J1CVMC40M、LEADWWELL V20、汉川机床厂XH715D等主流系统所有功能，而且所有的系统都有工艺参数功能。不同软件功能在计算机上可随意切换操作。
2、刀具库含数百种不同材料和开关的车刀、铣刀，支持用户自定义刀具以及相关特征参数。
3、仿真机床操作的整个过程：毛坯定义、工件装夹、压板安装、基准对刀、安装刀具、机床手动操作等仿真及加工运行全环境仿真。
4、仿真数控程序的自动运行和MDI运行模式；三维工件的实时切削，刀具轨迹的三维显示；提供刀具补偿、坐标系设置等系统参数的设定。
5、三维高精度测量功能
6、全面的碰撞检测
7、能够通过DNC导入各种CAD/CAM软件生成的数控程序，也可以导入手工编制的文本格式数控程序，还能够直接通过面板手工编程、输入、输出数控程序。
8、以标准的X86兼容构架为硬件平台，以DOS或WINODWS系列操作系统为软件平台，具有丰富的软件基础和充分的升级潜力。操作简单，工作可靠，性能优良。在不同的操作现场，可灵活配置系统构成，以满足用户对性能、成本、安全方式、使用环境等多方面的综合要求。
9、配置标准的DB15-VGA显示接口，可配接彩色CRT显示器或液晶显示器，提供清晰完整的系统监控界面，使用户及时准确地掌握系统运行状况。
10、全中文菜单式控制界面，适合中国国情。可以减少培训难度，缩短人员培训时间，降低培训成本。
11、本软件系统采用了新颖的“即时参与”技术，内建中文在线手册。在使用中遇到的问题可在屏幕上查阅参考手册，提高工作效率。
12、多功能实验室以模拟仿真软件与数控车容为一体，在计算机上可随意切换操作，并连接发送到车床，随意选一进行实际操作。
13、多媒体数控网络机电一体化实验室设备采用多机联网，具有统一编程、统一训练、统一考试功能。
14、考试系统为编程­——操作技能题型。全班统一考试，电脑自动评分。
15、教师把数控程序和其它文件资料可发送给教室里的所有学生，还可以发送到指定的学生机上，学生也可以把文件和资料发送到教师机上，使教师方便了解学生的情况。
16、具有图形跟踪能力的窗口编程功能，可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用“快速图形仿真”功能验证刀具运行轨迹。
17、以人机对话方式进行编辑，编程各式符合国标。
18、本软件保留了6140两用型数控车床与240 两用型数控铣床的全部功能和操作界面。
