通用电力拖动实验室设备(带直流电机实验)

  • 型号:KRA-96A
  • 价格:

KRA-96A 通用电力拖动实验室设备(带直流电机实验)

通用电力拖动实验室设备电力拖动(直流电机)实验室设备研制本产品的意义: 该设备是在“通用电力拖动实验窒成套设备"的基础上研制而成,在基础上增加交直流调压环节,直流电机调速环节,直流电机等。除能完成前者全部实验内容外,能完成教学大纲要求的基础直流电机实验。该设备研制成功,解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体,节省实验室,节省管理人员,节省资金。本设备安全可靠,实验操作方便,是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。
主要构成部分:
一、学生台桌: 配有学生台桌12台,尺寸:160×68×8Ocm,一台2座,台桌左右各有一个元件储存柜,中间抽屉放工具。
二、示教台: 能分别控制12台学生桌的电源,示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。 三、学生实验桌: 中部装有通用实验底板,实验时把元件盒插入实验板,即可连线实验。
四、通用电力拖动实验台:
1、电源输入指示:
2、UFU、VFU、WFU三相电源输入熔断器
3、电源总开关:具有漏电,过载、短路保护功能
4、电压换相开关:用来观蔡三相线电压,450V电压指示。
5、电流表2A3只,分别指示U、V、W相电流输出值。
6、急停按钮:按到底切断实验台电源
7、三相四线输出接线座
8、三相电源插座
9、220v市电插座,供外接仪器使用
l0、电源开关:控制"交直流调压电源"
11、 FU:交直流调节电源保险座
12、0~240V交流输出 0~240V交流输出接线座
13、0~220V直流输出 0~220V直流输出接线座
14、电压表250V:指示调压电源的输出电压值
15、Ra、Rf调节旋钮
16、Ra、Rf接线座
17、La、If指示表

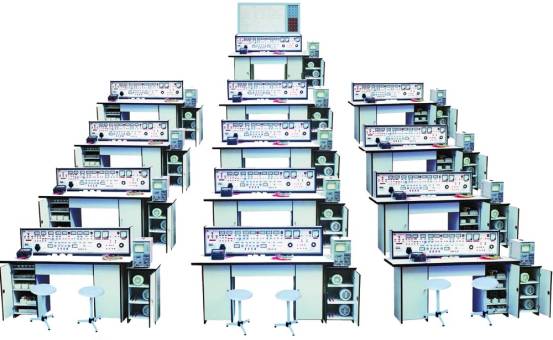

A款式:

通用电力拖动实验室设备(带直流电机实验)



B款式:

通用电力拖动实验室设备(带直流电机实验)

二、实验内容

电力拖动、直流电机实验项目

1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线略
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路
25、直流电机启动
26、直流电机的调速
27、直流电机的反转
28、直流电机制动实验

利用上述24项实验元器件,还可完成几十项实验,在此不一一举例。

器材配备:以二十四座为例:

序号

名称

型号(或规格)

单位

数量

备注

1

保险管

2安培

6×13



2

交流接触器

CJ10-l0A 380V

6×13

已装元件盒上

3

指示灯

XD-5

3×13

已装元件盒上

4

整流二极管

IN5408

5×13

已装元件盒上

5

电阻

RX-510Ω/30W

3×13

已装元件盒上

6

钮子开关

KN1×2

3×13

已装元件盒上

7

行程开关

LXl9-001

4×13

已装元件盒上

8

按钮-

LAl9-ll

2×13

已装元件盒上

9

按钮-绿

LAl9-11

4×13

已装元件盒上

l0

倒顺开关

KO-3 380V/10A

×I3

已装元件盒上

11

三相闸刀

380V l5A

1×13

已装元件盒上

12

三相双投闸刀

380V l5A

1×13

已装元件盒上

13

热继电器

JRO-20/3

2×13

已装元件盒上

14

时间继电器

JS7-1A 380V

2×13

已装元件盒上

I5

变压器

BK-25W 380V/6.3V 36V

×13

已装元件盒上

16

导线

铜蕊线1.13MM

若干

已装元件盒上

l7

尖咀钳



×13



18

螺丝刀



3×13



19

万用表

MF-47

1×13

大号、小号平头、十字

20

电动机

Y/Δ380V

2×13



21

直流电机



×13
