KRFC-B型风机性能测试系统
一、慨述
通风机是用于输送气体的机械，从能量观点来看，它是把原动机的机械能转变为气体能量的一种机械。本测试系统适用于各大专院校风机制造，采暖通风、环保工程等专业教学用。测试软件是依据“GB/T1236-2000通风机风冷动力性能测试方法”开发，本系统采用进口测量方法为主，可对通风机进行模型似的试验研究，以获得实际的气动性能数据和特性曲线。也可研究通风机各通流元件的损失计算和各通流元件形状对气动性能的影响提供精确的测试手段。
二、实验内容
通风机的主要检测参数压力、流量、转速、功率及效率是表示通风机性能的主要参数，称为通风机的性能参数。
压力: 通风机的压力是指升压（相对于大气的压力），即气体在通风机内压力的升高值。
流量：单位时间内流经通风机的气体容积或质量数，称为流量（又称为风量）。
转速：通风机转子旋转的速度。它的快慢将直接影响通风机的流量、压力、效率。
功率：驱动风机所需的功率称轴功率，或单位时间内传递给通风机轴的能量。
效率：反映能量传递过程中损失的大小，效率高，即损失小。
三、性能与特点：
1、系统软件在计算机上构建，所有传感器输出信号通过各种采集卡（转矩转速功率测量卡、A/D卡）直接进计算机，模块化构造，结构简单。
2、系统软件操作简单，界面明晰，具有很强的数据库功能，测试数据可手动记录存入数据库，也可定时记录存入数据库，数据库提供编辑、删除、检索等功能。
3、自动报表，自动绘制性能曲线。

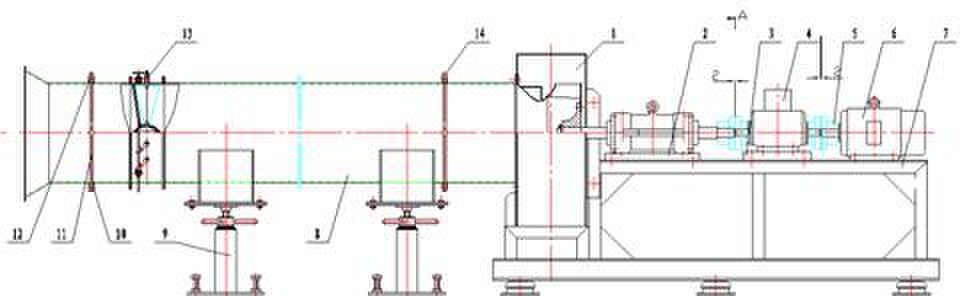

四、测试系统结构
1.被测风机，
2.轴承座，
3.扭矩传感器垫块，
4.扭矩传感器，
5.联轴器，
6.电动机，
7.整体台架，
8.测试风筒
9.测试风筒支架
10.风筒进口测压管接头I，
11.风筒进口测压管，
12.风筒进口测压管接头II
13.风量调节门
14.通风机进口静压测压点。
风机--- 低压、由联轴器传动；
测试管道--- 管径Φ360mm，总长4m，中嵌花瓣式调节风门来调节风量；
三相异步电动机---
转矩转速传感器--- ZJ50N.M、0-5000r/min；
工控机---华北工控：PC-600，17”液晶显示器；
测试软件---湖南宇航
操作台--- 气压传感器：WP201B-500Pa-8D01E2 ；
气压传感器：WP201B-5000Pa-8D01E2；
温控仪：XMT-5000；
数显湿度计：HTC-1；
噪声测量仪：CENTER329；
大气压表：DYM3；
转矩转速测试卡：
开关电源：HS-150-24V；
交流接触器：CJ20-10、10A；线圈电压：220V
交流接触器：CJ20-20、20A、 线圈电压：220V
电流表：85L1--A1、0-1；
电压表：85L1--V、0-400；
主要技术参数：
方案一：
扭矩传感器：0.1%F.S 转速：±0.1%F.S
流量：±0.5%F.S
方案二：
直流数字电参数测量仪：8716F
流量：±0.5%F.S 气压传感器：C268、RANGE：+/-1000Pa ；±0.2%F.S
气压传感器：C268、RANGE：+/-1000Pa ；±0.2%F.S
气压传感器：C268、RANGE：0-50Pa； ±0.1℃
气压传感器：C268、RANGE：0-50Pa； ±0.1℃
温控仪：Pt100；量程：-50 -- +300℃；
温控仪：Pt100；量程：-50 -- +300℃；
开关电源：HS-150-24V。
开关电源：HS-150-24V。
