当前位置:主页 > 产品中心 > PLC传感器液压机械综合实训台 > 传感器实验台 >

传感器与测控技术实验装置|传感器技术实训台

  • 型号:KRJ-151
  • 价格:

KRJ-151 传感器与测控技术实验装置
  传感器与测控技术实验装置是本公司最新推出为传感器及相关学科的教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。

二、技术参数
输入电源: AC220V ± 5% 50 ± 1Hz 额定电流:≤ 5A 相对温度: -5 ℃~ 40 ℃
相对湿度:< 75% ( 25 ℃ ) 实验台外形尺寸(长×宽×高): 1500 × 730 × 1400 mm 3
三、 产品特点:

1 、安全性强 实验用电设有漏电保护及熔丝短路保护, 直流电源设置 短路 保护电路。实验电源还采用专用的连接线。
2 、扩展性强 主控台功能强大,预留各种扩展接口,传感器处理电路采用模块化设计。实验项目还可不断拓展。
3 、精度高 传感器结构接近于工业检测传感器,有较高的精度。 稳压电源精度高,纹波系数小。频率及转速显示采用高精度的等精度频率计。
4 、通用性强 本装置综合了目前国内各类学校传感器类课程的实验内容,能满足各类学校相应课程的实验教学。
5 、配套性强 从传感器、测量仪表、专用电源、温度源、气源、振动源、转动源、信号源、数据采集控制器到实验连接线等均配套齐全。
6 、可靠性强 主控台采用铁质双层亚光密纹喷塑结构;结构牢固美观。 采用新型实验连接线;弹性接触,接线可靠,牢固不宜拉断。
7 、直观性强 主控台功能分布采用分块式结构形式,布置合理,接线方便。面板示意、图线分明。
装置的基本配置
设备 由主控台、源模块、处理电路模块、数据采集、传感器等构成。
1 、主控台: 控制屏为铁质喷塑结构, 实验用电设有漏电保护及熔丝短路保护。
( 1 )电源电压指示: 指针式仪表,电压 0-250V 精度 1.5 级。
( 2 )多路稳压直流电源: 提供 ± 12 V 、 ± 15V 、+ 5V 、 ± 2V ~ ± 10V 可调、 0V ~ +24V 可调五路直流稳压电源。具有过流保护及短路保护功能,可显示正常、故障状态。
( 3 )信号源: 可调音频信号源 0.4kHz ~ 10kHz ;可调低频信号源 1Hz ~ 30Hz , 带计算机控制扩展接口
( 4 )转动源控制: 0V ~ +24V 输出 。
带计算机控制扩展接口。
( 5 )温度源控制: 采用高精度智能化 PID 调节温度控制仪表控制。多种输入输出规格,人工智能调节以及参数自整定功能,先进控制算法,温度控制精度 0.5 级。
带计算机控制扩展接口。
( 6 )等精度频率 / 转速表: 采用六位等精度频率计。 四档直键开关切换, 可测量频率(具 有内测与外测功能) 、转速 。
( 7 )直流电压表: 测量范围为 0 ~ 20V ,量程为 200mV ,2V , 20V ,四档直键开关切换,具 有内测与外测功能 ,精度为 0 . 5 级,三位半数显。
( 8 ) 数据采集卡及处理软件: 数据采集卡采用 12 位 A/D 转换、采样速度 10 万次 / 秒,采样速度可以选择。采样方式分单步采样、定时采样、连续采样,具有虚拟仪表功能。标准 RS232 接口,与计算机串行工作。提供的处理软件有良好的计算机显示界面,可以进行实验项目选择与编辑,数据采集,特性曲线的分析、比较、文件存取、打印等功能,更注重根据不同信号设定采集的速率、定时单步采样周期。软件还具备虚拟示波器功能。
( 9 )、附加说明: 控制屏的正面右边设有一个大凹槽,能容纳四个模块。

2
、源模块
温度源: 温度 < 200 ℃ ( 可调 ) 。
转动源 :转动盘速度 0 ~ 2400 转 / 分 ( 可调 ) 。
振动源 :振动梁频率 1 Hz~30Hz( 可调 ) 。
气源: 气压源采用气泵 0 ~ 20kpa 可调输出,数字式气压表(精度 1 %);装有 浮子流量计。
3

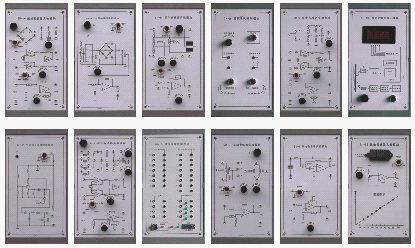

、处理电路模块
包括: SM-1 公共模块:有移相器、相敏检波器、低通滤波器组成。 SM-2 应变传感器实验模块。 SM-3 差动变压器实验模块。 SM-4 电容式传感器实验模块。 SM-5 霍尔式传感器实验模块。 SM-6 压电式传感器实验模块。 SM-7 电涡流传感器实验模块。 SM-8 温度传感器实验模块。 SM-9 压力传感器实验模块。 SM-10 光纤传感器实验模块。 SM-11 气敏传感器实验模块 : 灯光显示浓度。 SM-12 湿敏传感器实验模块 : 灯光显示湿度。 SM-13 超声位移传感器实验模块( 数字直接显示) 。 SM-14 扭矩传感器实验模块。 SM-15 微机测量控制模块 。 SM-16 温度微机控制模块。
4
、传感器
包括:电阻应变式传感器(简易电子称)、差动变压器、电容式传感器、霍尔式位移传感器、霍尔式转速传感器、磁电式传感器、压电式传感器、电涡流位移传感器、 K 型热电偶、 E 型热电偶、冷端补偿器、集成温度传感器、 Pt100 铂电阻、 Cu50 铜电阻、光电转速传感器、扩散硅压力传感器、气体流量计、光纤位移传感器、气敏传感器、湿敏传感器、超声波位移传感器、 PSD 位置传感器、扭矩传感器、 CCD 电荷耦合器件、光栅位移传感器等 25 种传感器。

七、实验项目
实验一 金属箔式应变片——单臂电桥性能实验
实验二 金属箔式应变片——半桥性能实验
实验三 金属箔式应变片——全桥性能实验
实验四 金属箔式应变片单臂、半桥、全桥性能比较 实验
实验五 金属箔式应变片——温度影响实验
实验六 直流全桥的应用——电子秤实验
实验七 移相器实验
实验八 相敏检波器实验
实验九 交流信号激励的称重传感器实验
实验十 差动变压器的性能实验
实验十一激励频率对差动变压器特性的影响实验
实验十二 差动变压器零点残余电压补偿实验
实验十三 差动变压器的应用——振动测量实验
实验十四 电容式传感器的位移特性实验
实验十 五 电容传感器动态特性实验
实验十 六 直流激励时霍尔式传感器的位移特性实验
实验十 七 交流激励时霍尔式传感器的位移特性实验
实验十 八 霍尔式传感器振动测量实验
实验十 九 霍尔式传感器的应用——电子秤实验
实验二 十 霍尔测速实验
实验二十一 磁电式转速传感器的测速实验
实验二十二 用磁电式传感器测量振动实验
实验二十三 压电式传感器测量振动实验
实验二十四 电涡流传感器的位移特性实验
实验二十五 被测体材质对电涡流传感器的特性影响实验
实验二十六 被测体面积大小对电涡流传感器的特性影响实验
实验二十七 电涡流传感器测量振动实验
实验二十八 电涡流传感器的应用——电子秤实验
实验二十九 电涡流传感器测转速实验
实验三十 K 、 E 型热电偶温度特性实验
实验三十一 热电偶冷端温度补偿实验
实验三十二 集成温度传感器的温度特性实验
实验三十三 pt100 、 Cu50 热电阻温度特性实验
实验三十四 光电转速传感器的转速测量实验
实验三十五 利用光电传感器测转速的其它方案
实验三十六 扩散硅压阻压力传感器的压力测量实验
实验三十七 扩散硅压阻压力传感器差压测量实验
实验三十八 气体流量的测定
实验三十九 光纤传感器的位移特性实验
实验 四 十 光纤传感器测量振动实验
实验四十一 光纤传感器的测速实验
实验四十二 对酒精敏感的气敏传感器的原理实验
实验四十三 湿度传感器的实验
实验四十四 超声波传感器测量距离实验
实验四十五 超声波传感器的运用
实验四十六 PSD 位置传感器测定位置实验
实验四十七 PSD 位置传感器微振动测量实验
实验四十八 PSD 位置传感器用于自动定位系统
实验四十九 扭矩传感器的性能实验
实验五十 扭矩传感器的不同形式
实验五十一 CCD 电荷耦合器件测定直径实验
实验五十二 光学系统对 CCD 测径系统的影响
实验五十三 光栅传感器莫尔条纹与栅距关系实验
实验五十四 光栅传感器莫尔条纹的细分、计数实验
实验五十五 温度测量控制实验
实验五十六 转速测量控制实验
实验五十七 振动测量控制实验

传感器与测控技术实验装置

KRJ-151A传感器与测控技术实验装置

12500元

KRJ-151B传感器与测控技术实验装置

16800元

KRJ-151C传感器与测控技术实验装置

19200元

KRJ-151D传感器与测控技术实验装置

31200元
