当前位置:主页 > 产品中心 > PLC传感器液压机械综合实训台 > 传感器实验台 >

自动检测与传换技术实验成套设备(36种传感器)

  • 型号:KRJ-111B
  • 价格:

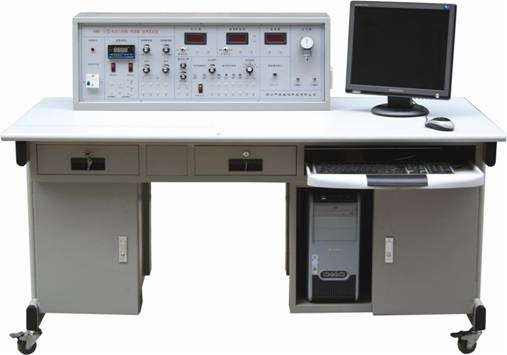

KRJ-111B检测与转换(36种传感器)技术实训装置

    KRJ-111B型检测与转换(传感器)技术实训装置是根据《中华人民共和国教育行业标准》电工实验室或电类专业实训室仪器设备配备标准,教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业学校的教学和实训要求和结合生产实际和职业岗位的技能要求,研制和开发的产品。
KRJ-111B检测与转换(36种传感器)技术实训装置

KRJ-111B型检测与转换(传感器)技术实训台适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。

KRJ-111B型检测与转换(传感器)技术实训台也适合技工学校机电类专业自动控制技术教学内容的实习,还适合职业培训学校的安装、维修电工中级班,安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班的培训和实操。

 主控台部分技术要求:

1、实训台提供四组直流稳压电源:±5V、±15V;±2V~±10V分五挡输出,2~24V可调,具有短路保护功能。

2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p10V,最大输出电流0.5A

3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP~10VP

   续可调,最大输出电流:0.5A(有效值0.4KHz

差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150

   的直流放大器。

5、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%

6、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%

频率测量范围1-9999 Hz,转速测量范围1-9999Pem

7、温度表:0-150度,精度1%

8、高精度温度控制调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。

9、机械式压力表:0-40Kpa,精度2%

三源部分:

1、加热源:16V交流电源加热,温度控制范围0~150

2、转动源:0-12V直流电源驱动,转速可调范围0~2400/分转。

3、振动源:振动频率1Hz-30Hz,共振频率12Hz左右。

数据采集卡及处理软件

数据采集工作12AD转换、分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。USBRS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

技术参数:

输入电源

AC220V   50Hz

直流电源

±5V   ±15V

直流电源

±2V~±10V

直流电源

2 V ~24V

稳压系数

±1%

电压纹波

10mV

非线性误差

5%

测量精度

1%

功耗

100VA

输出电流

1A

传感器种类及技术指标:(参考值)

序号

实 验 模 块

传 感 器 名 称

量 程

精 度

1

电阻霍尔式传感器模块

电阻式传感器

± 2mm

± 1.5%

2

霍尔式传感器

2mm

0.1%

3

电容式传感器模块

电容式传感器

± 5mm

± 1.3%

4

电感式传感器模块

电感式传感器

± 5mm

± 3%

5

光电式传感器模块

光电式传感器

0-2400/

≤ 1.5%

6

涡流式传感器模块

涡流式传感器

1mm

± 3%

7

温度式传感器模块

温度式传感器

0-100

± 2%

8



磁电式传感器



0 .5V/m

9

压电式加速度传感器模块

压电式加速度传器

1-30Hz

± 2%/s

10

光纤式传感器模块

光纤式传感器

1.5mm

± 1.5%

11

压力传感器模块

压力传感器

0-50kpa

± 2%

12

超声波传感器模块

超声波传感器

20-60cm

1cm

13



MQ3气敏传感器

50-200ppm



14

湿敏传感器模块

湿敏传感器

10-95%RH

± 5%

15



霍尔式测速传感器

0-2400 /

± 1.5%

16



涡流测速传感器

0-2400/

≤ 1.5%

17



磁电测转速传感器

0-2400/

≤ 1.5%

18



转速传感器

0-2400/

≤ 1.5%

19

热电偶、热电阻传感器

       模 块

K 型热电偶传感器

0-100

± 3%

20

E型热电偶传感器

0-100

± 3%

21

Pt100铂电阻传感器

0-100

± 3%

22

Cu50铜电阻传感器

0-100

± 3%

23

移相器、相敏检波器模块







24

热释电红外传感器模块

热释电红外传感器



3200V/W

25

硅光电池传感器模块

硅光电池传感器



0.35A/W

26

集成温度LM35传感器模块

集成温度LM35传感器

0-100

± 2%

28

PN结、正与负温热敏电阻

      传感器模块

PN结温度传感器

0-100

± 3%

29

正温热敏电阻传感器

0-100

± 3%

30

负温热敏电阻传感器

0-100

± 3%

31

光敏二极管、光敏三极管

 与光敏电阻传感器模块

光敏二极管传感器

随光照度变化

± 3%

32

光敏三极管传感器

随光照度变化

± 3%

33

光敏电阻传感器

电阻随光变化

± 3%

34



PSD位置传感器





35

扭矩传感器模块

扭矩传感器

0-6000gcm

±2%Fs

36

光栅位移传感器模块

光栅位移传感器

0-25mm



37



CCD实验仪





传感器特点:

传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。

每种传感器每个独立,传感器上印有原理图与接线口,学生做实验时快捷方便,而且老师可以带到课堂上讲课用。

传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。

本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。

学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。

传感器实验内容如下:                     *为实验为思考实验

1

实验一

电阻式传感器的单臂电桥性能实验

2

实验二

电阻式传感器的半桥性能实验

3

实验三

电阻式传感器的全桥性能实验

4

实验四

电阻式传感器的单臂、半桥和全桥的比较实验

5

实验五

电阻式传感器的振动实验*

6

实验六

电阻式传感器的电子秤实验*

7

实验七

变面积式电容传感器特性实验

8

实验八

差动式电容传感器特性实验

9

实验九

电容传感器的振动实验*

10

实验十

电容传感器的电子秤实验*

11

实验十一

差动变压器的特性实验

12

实验十二

自感式差动变压器的特性实验

13

实验十三

差动变压器的性能实验

14

实验十四

激励频率对差动变压器特性的影响

15

实验十五

差动变压器的振动实验*

16

实验十六

差动变压器的电子秤实验*

17

实验十七

光电式传感器的转速测量实验

18

实验十八

光电式传感器的旋转方向测量实验

19

实验十九

接近式霍尔传感器实验

20

实验二十

霍尔传感器的转速测量实验

21

实验二十一

霍尔传感器的振动测量实验

22

实验二十二

涡流传感器的位移特性实验

23

实验二十三

被测体材质对涡流传感器特性的影响实验

24

实验二十四

涡流式传感器的振动实验

25

实验二十五

涡流式传感器的转速测量实验

26

实验二十六

温度传感器及温度控制实验(AD590

27

实验二十七

K型热电偶的温度控制实验

28

实验二十八

热电偶冷端温度补偿实验*

29

实验二十九

E型热电偶的温度控制实验

30

实验三十

Pt100铂电阻的温度控制实验

31

实验三十一

Cu50铜电阻的温度控制实验

32

实验三十二

磁电式传感器的特性实验

33

实验三十三

磁电式传感器的转速测量实验

[1] [2]  下一页
