KRD-02热水网络水力工况实验台
外形尺寸：2600×400×
工作电压：220V 功率：550W
主要用途：模拟热水网站，进行多种水利工况模拟变化实验，了解热网水压图的变化情况。
主要配置：下半部由管道、阀门、流量计、稳压罐、锅炉、水泵组成，用来模拟由5个用户组成的热水网路。上半部有高位水箱和安装在一块垂直木版上的12根玻璃管，玻璃管的顶端与大气相通，玻璃管下端用胶管与网路分支点相接，用来测量热网用户连接点处的供水干管与回水干管的测压管水头（水压曲线高度）。每组用户的两支玻璃管间附有标尺以便直观的读出各点压力。
技术参数：
1、 用户水位：800—1600mmh
2、 用户流量：16—160 L/h
3、 电源：单相/220V
4、 功率：120W
5、 外形尺寸：1650×500×2300（㎜）
6、 重量：100㎏
7、 工作环境：实验室常温、通风干燥处
8、设备配置：模拟用户组成的热水网络、供水干管支管、回水干管支管、转子流量计、供水锅炉、水箱、水泵、稳压罐及控制阀、高位回水箱、水位压差板、实验台框架等。
专业生产厂
KRD-02热网水力工况实验台
实验指导书
上海科荣科教设备有限公司
021-66613899
热网水力工况实验台（KRD－02）
实验指导书
一、实验目的
使用热网水力工况模型实验装置进行几种水力工况变化的实验，能直接的了解热网水压图的变化情况，巩固热水网路水力工况计算的基本原理。掌握水力工况分析方法、验证热水网路水压图和水力工况的理论。

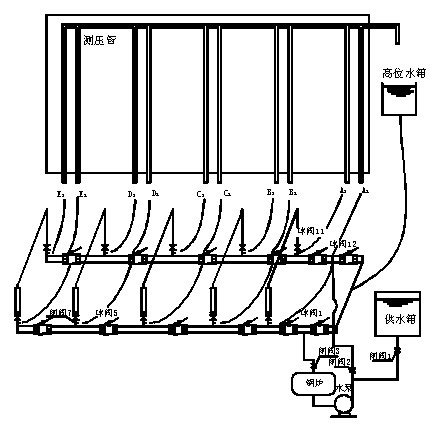

二、实验装置（如图）
图的下半部由管道、阀门、流量计、锅炉、水泵组成，用来模拟由5个用户组成的热水网路，上半部有高位水箱和10根玻璃测压管，测压管的顶端连接在一起与大气相通，测压管下端用胶管与网路分支点相接，用来测量热网用户连接点处的供水干管与回水干管的测压管水头（水压曲线高度）。每组用户的两支测压管间附有标尺以便读出各点压力。
三、实验步骤
1、正常水压图
启动水泵缓慢打开闸阀1和闸阀3，水由水泵经锅炉进入供水干管、用户、回水管，另一部份进入高位水箱，待系统充满水，打开闸阀2的同时关闭闸阀1，保持水箱水位稳定，调节各阀门，以增加或减少管段的阻力，使各节点之间有适当的压差，待系统稳定后，记录各点的压力和流量，并以此绘制正常水压图。
2、关小球阀3时的水压图
将闸阀7恢复到原来位置，把球阀2关小，记录新水压图各点的压力和流量。
3、关闭用户4小时的水压图
将球阀5恢复原状，各点压力一般不会恢复到原来读数位置，不一定强求符合原来的正常水压图。关闭，记录新水压图各点压力和流量。
4、关小供水干管中球阀5时的水压图
将球阀5关小一些，这时热网中总流量将减少，供水干管与回水干管的水速降低，单位长度的压力将减少，水压图比正常工况时平坦些，在球阀5处压力突然降低，球阀5以前的用户，由于资用压头增加，流量都有所增加，越近球阀5的用户增加越多，球阀5以后各用户的流量则减少，减少的比例相同。即所谓一致等比失调，记录各点压力、流量。绘制新水压图与正常的进行比较，并记录各用户流量的变化程度。
5、球阀2恢复原来位置，关闭球阀1，观察网路各点的压力变化情况。即回水定压。
6、球阀1恢复原来位置，关闭球阀11，观察网路各点压力变化情况，即给水定压、（注：此时应将水箱位置升高一些）。

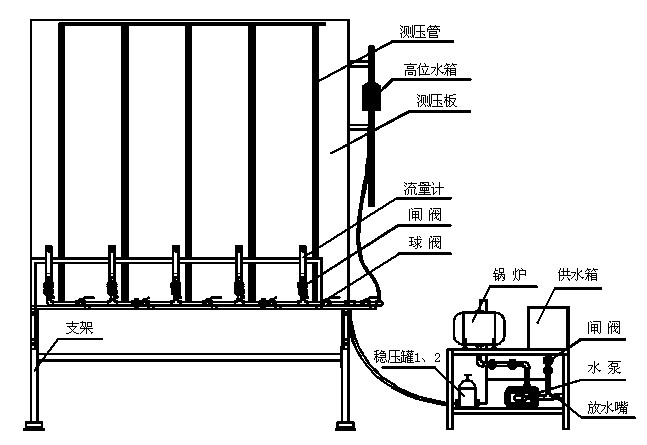

实验完毕，关闭闸阀1和2，停止水泵运行。（总装图如下图所示）
四、数据整理
a、记录压力及流量读数
|
水压 毫米水柱工况 |
A1 |
B1 |
C1 |
D1 |
E1 |
|
|
备注 | |
|
A2 |
B2 |
C2 |
D2 |
E2 |
|
|
| ||
|
1 |
正常 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |||
|
关闭小球阀A |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |||
|
流量（i/h） |
|
|
|
|
|
|
|
| |
|
2 |
正常 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |||
|
关闭小球阀7 |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |||
|
流量（i/h） |
|
|
|
|
|
|
|
| |
|
3 |
正常 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |||
|
关闭小球阀5 |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |||
|
流量（i/h） |
|
|
|
|
|
|
|
| |
b、水力失调度χ计算
c、根据实验情况分别绘制水压图。并评价各工况实验结果。
