KRD-03采暖系统模拟演示装置
实验功能：
通过运行热水采暖系统来掌握采暖系统中各元件的作用及连接方式，从而巩固学生在课堂所学习的知识。
设备配置：
模拟采暖散热器片、采暖供水干支管道、回水干支管道、集气罐、高位膨胀水箱、溢水管、信号管、循环管、排水管、膨胀管、模拟房间墙面、模拟供暖锅炉、供水泵、供水箱、实验台框架等。
技术参数：
|
类别 |
数值 |
类别 |
数值 |
|
流量计量 |
|
水泵扬程 |
|
|
电源 |
单相/220V |
功率 |
370W |
|
外形尺寸 |
3400×400×2700（㎜） |
重量 |
160㎏ |
|
工作环境 |
实验室常温、通风干燥处 |
|
|
专业生产 高等院校（职业学校）实验室用装备
采暖系统模拟演示装置
实验指导书
一、演示目的
使学生了解常见的热水采暖系统形式，掌握系统中各部件的作用及连接方式，巩固课堂所学的知识。
二、演示系统简介
采暖系统是由热源、管道和散热器所组成。热源是生产热能的部分，管道是连接热源和散热器的桥梁。在图中所示的系统中，由管道将锅炉、水泵和散热器连接起来。系统工作前，先将水充满给水箱，然后打开阀门B和C，同时启动水泵，向系统充水。充水时不断地开关集气罐放气阀，主系统中的空气从集气罐和膨胀水箱中排出。

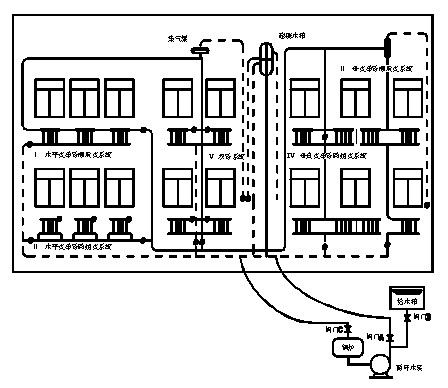

系统充满水后，关闭阀门B，打开阀门A，在水泵的作用下，水沿供水干管进入散热器，经回水干管返回水泵吸入口，如此不断循环，将热量散到供暖房间。（如下图所示）

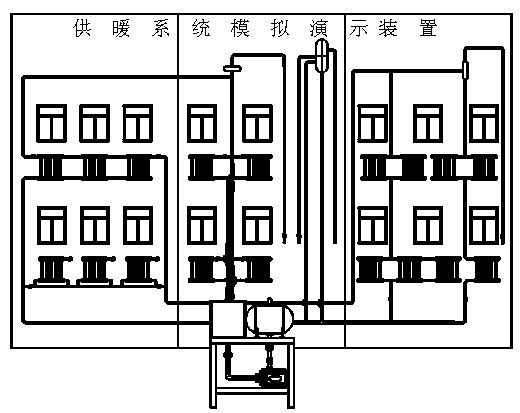

三、演示装置（如图所示）
四、思考题
1、膨胀水箱有几根连接管，各起什么作用？每根连接管上是否都可以装阀门：
2、本演示中，室内热水采暖系统有几种连接方式。画出各种连接方式的原理图并简述其特点。
