KRD-04散热器热工性能实验台
主要用途：可测定散热器的传热系数，计算并分析散热器的散热量与热媒体流量和温差的关系，可进行散热器的阻力测试。
实验功能：
在实验台布置两种不同类型规格的散热器组通过电加热水箱，用热水泵将60℃水注入散热器组，进行温度的恒温控制，将水的流量及散热器进口水温及出口水温记录后进行计算，从而计算散热器的散热量并可进行阻力实验。
设备配置：
主要配置：移动式钢制实验台、电加热器；流量调节阀、压力计；.转子流量计、循环水泵、水温调节器、温度变送器、铝合金防腐散热器、翅片形散热器一组、方翼形散热器一组、数显温度控制仪、数显温度显示仪、差压变送器、电加热水箱、热水泵等。
技术参数：
|
类别 |
数值 |
类别 |
数值 |
|
温度范围 |
0～150℃ |
热水流量 |
16～160 L/h |
|
电源 |
三相四线：380V |
功率 |
4.5KW |
|
外形尺寸 |
1200×500× |
重量 |
120㎏ |
|
工作环境 |
实验室常温、通风干燥处 |
|
|
专业生产厂
散热器热工性能实验台
实验指导书
上海科荣科教设备有限公司
021-66613899
散热器热工性能实验台（KRD-04）
实验指导书
一、实验目的
1、通过实验了解散热器热工性能测定方法及低温水散热器热工实验装置的结构；
2、测定散热器的散热量Q，计算分析散热器的散热量与热媒流量G和温差△T的关系。

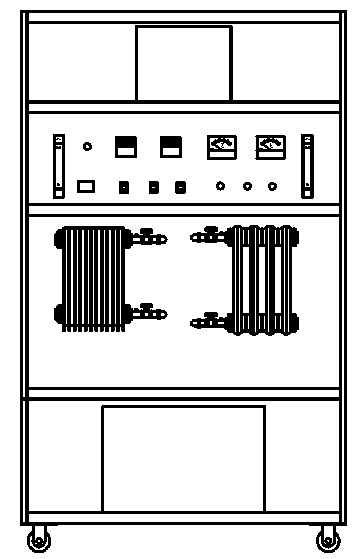

二、实验装置（如下图所示）
三、实验原理
本实验的实验原理是在稳定条件下测出散热器的散热量；
式中：G — 热媒流量 Kg/h
Cp — 水的比热 kj/Kg·℃
tg、th — 供回水温度 ℃
上式计算所得热量除以3.6即可换算成瓦[W]
由于实验条件所限，在实验中应尽量减少室内温度波动。
底位水箱内的水由循环水泵打入高位水箱经电加热器加热在进入流量计供给两组不同的散热器，上水箱内的水是由温控器控制其温度在某一固定温度点上，经散热器将一部分热量散入房间，降低温度后的回水流入低位水箱。流量计计量出流经每个散热器在温度为tg时的体积流量。
四、实验步骤
1、；打开泵开关，启动循环水泵使水正常循环（切记高位水箱向低位水箱听见有溢流水声才可加热）；
2、系统供水时，要排除散热器内的空气
3、将温控器调到所需温度（热媒温度）。打开电加热器开关，加热系统循环水；
4、根据散热量的大小调节每个流量计入口处的阀门。使之流量达到一个相对稳定的值，系统内有气应及时排出，否则实验结果不准确；
5、系统稳定后进行记录并开始测定
6、本实验台由指针示电流表，电压表；温度表，流量计和上下水箱组成。
当确认散热器供、回水温度和流量基本稳定后，即可进行测定。散热器供水温度tg于th及室内温度均用数显仪直接测量，流量用转子流量计测量。温度和流量均为每10分钟测读一次。
式中：L — 转子流量计读值 l/h
Gt — 温度为th时水的体积流量m³/h
式中：G — 热媒流量 Kg/h
ρt —温度为th时的水的密度 Kg/m³
6．改变工况进行实验
a、改变供回水温度，保持水流量不变。
b、改变流量，保持散热器平均温度不变。
7、实验测定完毕
a、关闭电加热器开关
b、停止运行循环水泵
c、检查水、电等有无异常现象，整理测试仪器。
五、实验报告
|
No |
供水温度tg（℃） |
回水温度tg（℃） |
室温t（℃） |
流量G （Kg/h） |
散热量Q | |
|
（Kj/h） |
（W） | |||||
|
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
六、注意事项
1、测温点应加入少量机油，以保持温度稳定；
2、高位水箱内的电热管应淹没后才能打开电加热器，本实验台有自控温装置：但亦应经常检查；
3、实验台应接地。
