KRD-05除尘器性能测定实验台
主要用途：了解旋风除尘器的结构；测定或调节除尘器的处理风量；测定除尘器阻力与负荷的关系（即不同入口风速时阻力变化规律或情况）；测定除尘器效率与负荷的关系（即不同入口风速时除尘效率的变化规律情况）
主要配置：有机玻璃实验除尘器；发尘装置；高压引风机；流量测试装置（孔板及比托管两种），配差压传感器；测试管路等。
规格:1200×500×1500工作电压：380V功率：1.5KW
专业生产厂
除尘器性能实验台
实验指导书
上海科荣科教设备有限公司
021-66613899
除尘器性能测定实验台（KRD-05）
实验指导书
除尘器的性能测定主要包括下列三项内容
1、处理气体的流量；
2、除尘器的压力损失；
3、除尘效率。
一、实验目的
1、掌握除尘器性能测定的基本方法。
2、了解除尘器运行工况对其效率和阻力的影响。
二、实验内容
1、测定或调定除尘器的处理风量；
2、测定除尘器阻力与负荷的关系（即不同入口风速时阻力变化规律）；
3、测定除尘器效率与负荷的关系（即不同入口风速时除尘效率变化规律）。
三、实验装置（如下图所示）
实验采用的主要仪器：
1、毕托管 2、U型管压力计 3、电子称（精度0.01克）（自备）
4、秒表（自备） 5、含尘浓度采样仪（自备）

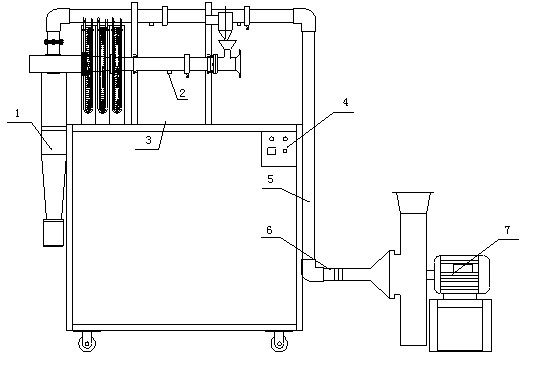

1、小旋风除尘器 2、灰尘采样口 3、±2000U形管压力计 4、电控箱
5、毕托管座 6、连接风机入口 7、风机
四、实验方法
1、风量的测定:
风量的测定采用毕托管测量，其原理是利用毕托管和U型管压力计测出风管断面的流速，
一
从而确定风量，即L=F×V
式中：L — 风量，m/s；
F — 测量断面面积，㎡；
一
V — 测量断面空气平均流速，m/s；
由于气流速度在风管断面上的分布是不均匀的，因此在同一断面上必须进行多点测量，
一
然后求了该断面的平均流速V毕托管所测量的断面为Φ48.5的圆形断面故可划分为两面环，U型管压力计测量出压差值，相应的空气流速
式中：△h — U型管压力计压差值（㎜）
2、小旋风除尘器阻力的测定：
小旋风除尘器阻力：△P=△P q - P j - Z
式中：△P q — 小旋风除尘器进出口空气的全压差（Pa）；
P j — 沿程阻力，即静压孔43与4的静压差×1.3（Pa）；
Z—局部阻力
由于小旋风除尘器进出口管段的管径相等，故动压相等，所以△Pq=△Pj
式中：△Pj — 小旋风除尘器进出口空气的静压值，即用微压计测得的静压3和4的静压值。于是：
△P=Pj-Pt-Z
3、小旋风除尘器效率的测定
除尘器效率的测定可采用重量浓度法，即按下式
式中：Y1—除尘器进口处平均含尘浓度，（mg/m）
Y2—除尘器出口处平均含尘浓度,（mg/m）
测定除尘效率时，必须用同样的仪器，同时在进出口采样。
由于除尘器的效率与粉尘的粒度、比重以及除尘器的运行工况有很大关系，因此在给出除尘器效率时，应同时说明除尘器处理粉尘的分散度、比重和运行工况，或者直接测出除尘器的分级效率。
五、测定结果整理
把测定得到的各种数据整理后求出该除尘器的风量、设备阻力以及除尘效率，并根据所得结果，对该除尘器进行价。
